DN25精密金属缠绕垫定做耐低压金属密封垫

DN25精密金属缠绕垫定做耐低压金属密封垫

 法兰种类及缠绕垫片形式:

法兰种类 缠绕垫片形状

平面法兰 仅带外环缠绕垫片 带内外环缠绕垫片

凸面法兰 仅带外环缠绕垫片 带内外环缠绕垫片

凹凸法兰 基本型缠绕垫片 仅带内环缠绕垫片

槽法兰 基本型缠绕垫片 仅带内环缠绕垫片

平面和凹槽法兰 基本型缠绕垫片 仅带内环缠绕垫片缠绕垫片

厚度公差:

项目厚度(mm)公差(mm)垫片厚度4.5, 3.2+0.2-0.1环厚度3.0±0.24

金属缠绕垫片主要技术参数:

DN25精密金属缠绕垫定做耐低压金属密封垫

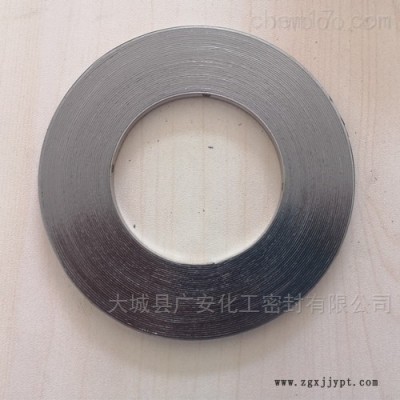

金属缠绕垫片是应用较为广泛的一种密封垫片，为半金属密合垫中回弹性较好的垫片，由V形或W形薄钢带与填充料交替缠绕而成，能耐高温、高压和适应低温或真空下的条件使用，通过改变垫片的材料组合，可解决各种介质对垫片的问题，其结构密度可依据不同的锁紧力要求来制作，为加主体和准确定位，缠绕垫片设有金属内加环和外定位环，利用内外钢环来控制其较大压紧度，对垫片接触的法兰密封面的表面精度要求不高。

带内外环材质：9SS304316316L蒙乃尔、纯钛带外环、带内环、基本形。
石墨金属缠绕垫片使用温度—200—850℃使用压力0—20MPa
石棉金属缠绕垫片使用温度—200—500℃使用压力0—25MPa
四氟金属缠绕垫片使用温度—200—260℃使用压力0—10MPa

2、基本型垫片**不要用在凹凸面法兰上，这是因为基本型垫片在法兰轴向压紧力作用下，垫片内圈焊点容易开焊，从而导致垫片失效。
3、在高温、寒冷或冷热频繁交变、振动较大、强腐蚀介质等恶劣工况条件下，用于平面法兰和凸面法兰的垫片**加装合理材料的内环。
4、绝不能用低材质垫片取代高材质垫片。避免材料腐蚀或其它原因造成垫片失效。
