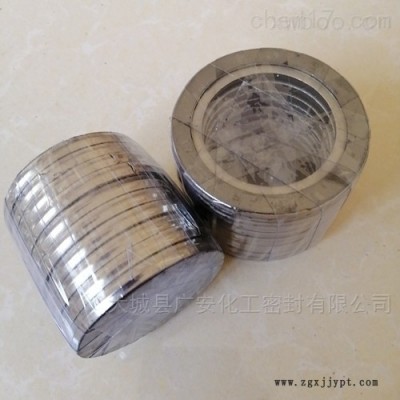

DN50精密金属缠绕垫定做耐磨损金属密封垫

DN50精密金属缠绕垫定做耐磨损金属密封垫

 金属缠绕垫片系数m=2.5-4金属缠绕垫片使用压力≤25MPa 金属缠绕垫片使用温度-196℃-700℃(氧化性介质中不高于600℃) 金属缠绕垫片较小预紧比压y=68MPa下表是金属缠绕垫片直径公差(即用于法兰的名义管道直径)

DIM(mm)ANSI B16.5BS1560(mm)Mss sp-44API605公差内环内径垫片内径<=600<=24" >=26" and <=34"±0.5>600 and <=800>24" and <=34>=36" and <=60"±0.9>800 and <=1600 >34" and <=60" ±1.3>1600>60" ±1.6垫片外径<=600<=24"<=24"±0.9>600 and <=160000 >24" and <=60" ±1.81600>60" ±2.2外环外径 >1/2" and <=60"±0.9<=600<=24" 0-1.0 >600 and <=1000>24" and <=34" 0-1.8>1000 and <=1600>34" and <=60" 0-2.2注:另外，我们也可以根据JIS,JPI标准或客户要求生产

DN50精密金属缠绕垫定做耐磨损金属密封垫

内、外加强型（D）型
内外加型缠绕垫片就是在外加型垫片内安装了个内环，该内环给垫片提供了个额外的加作用以防止垫片的压溃和受压中的变形。适用于高温和高压的情况，可用于900class以上的压力等或强性介质和苛刻的工作条件。
适用于平面法兰和凸面法兰。
法兰种类及缠绕垫片形式:

法兰种类缠绕垫片形状

平面法兰仅带外环缠绕垫片带内外环缠绕垫片

凸面法兰仅带外环缠绕垫片带内外环缠绕垫片

凹凸法兰基本型缠绕垫片仅带内环缠绕垫片

槽法兰基本型缠绕垫片仅带内环缠绕垫片

平面和凹槽法兰基本型缠绕垫片仅带内环缠绕垫片缠绕垫片

厚度公差:

项目厚度(mm)公差(mm)垫片厚度4.5,3.2+0.2-0.1环厚度3.0±0.24
