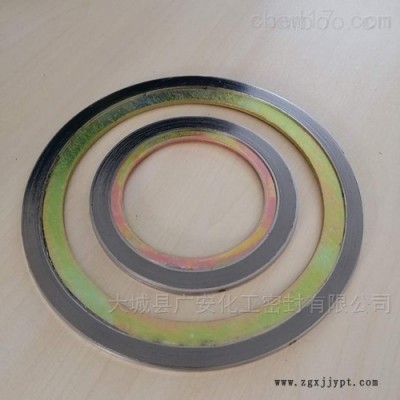

DN25精密金属缠绕垫定做耐磨损金属密封垫
金属缠绕垫片系数m=2.5-4金属缠绕垫片使用压力≤25MPa 金属缠绕垫片使用温度-196℃-700℃(氧化性介质中不高于600℃) 金属缠绕垫片较小预紧比压y=68MPa下表是金属缠绕垫片直径公差(即用于法兰的名义管道直径)
订货须知:金属缠绕垫在订货时需注明以下参数，范例:
1、金属缠绕垫的类型:A B C D
2、法兰标准:ASME B16.20
3、管路通径、压力等级:2" 150Lbs
4、材料种类:内环 SS316 ;金属缠绕带 SS316;填料带:石墨;外环:碳钢
※ 实际应用工况不同， 以上参数仅供参考不作任何保证要求。
DN25精密金属缠绕垫定做耐磨损金属密封垫
垫片的结构形势
基本型（A）型
基本型缠绕垫片在内径和外径处有风罪状不五入填料的金属带来保持垫片的压紧力和密封性能。基本型在压紧过程吕丰收在压力限，如压得过紧容易导致压溃而使密封失效，因此保证恰当的载荷非常重要，适用于樵槽法兰和凹凸面法兰。
内加强型（B）
坚固的金属内环起到加作用，内加环处于法兰内口和垫片主体内径之间，设计内径的目的阻止固体在法兰表面的聚集，减少流体的涡流作用，同时减少介质对法兰的MS
适用于凹凸面法兰
外加强型（C）型
外加型垫片利用个外环把垫片地定位在法兰表面上，同时，能起到加作用，防止垫片被压溃。适用于2500class以下的压力等。在600class以上的缠绕垫要求带有内环。适用于平面法兰和凸面法兰，
