框式平板硫化机-3

产品型号

XLB-DQ(框)1200×1200×2

XLB-DQ(框)1300×2000×1

XLB-Q(框)1200×2500×1

XLB-Q(框)1500×2000×1

XLB-Q(框)2000×3000×1

XLB-Q(框)1400×5700×1

公称合模力(MN)

315t

560t

750t

1000t

1800t

2800t

热板规格(mm)

1200×1200

1300×2000

1200×2500

1500×2500

2000×3000

1400×5700

热板间距(mm)

200

400

400

400

400

400

工作层数

2

1

1

1

1

1

柱塞行程(mm)

400

400

400

400

400

400

热板单位面积压力(MPa)

22

21.5

25

33.5

30

35

主电机功率(KW)

3

8

9.5

11

26

43.5

1685×1320×2450

2000×1860×2500

2560×1700×2780

2810×1550×3325

2900×3200×2860

2400×5800×3600

重量(kg)

9500

17000

20000

24000

66000

110000

本机适用于硫化各种橡胶塑料模型制品和非模型制品。

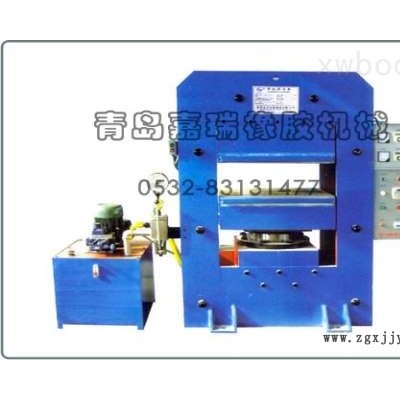

该机为框式结构，压制形式为下压式（向上）。柱塞在工作液压力作用下上升使热板闭合得压，柱塞下降（即热板开启）靠热板、平台及柱塞自重，驱使工作液流回储油箱，达到下降（即开启）的目的。

本机的油缸由球墨铸铁制成，提高了油缸的受压强度和耐磨性。油缸中放置有用耐油橡胶制成的密封圈，在本机工作中起密封作用。

组合油泵是本机工作的动力源，它供给具有一定压力的工作液。工作液经控制阀进入油缸，将控制阀上的操纵手柄拨到不同的位置，柱塞即可上升或下降。

本机采用管状电加热元件加热，不需要锅炉，可减少空气污染，保持车间清洁。

本机外形美观，结构布局合理，操作方便，安全可靠。
