| Mg(OH)2的含量≥ | 其他 |
|---|---|
| 产品认证 | ROHS |
| 技术参数 | 阻燃 |
| 执行标准 | 企业标准 |
| 包装 | 编织袋 |
| 产地 | 苏州 |
| 用途 | 尼龙阻燃剂 |
| 品级 | 优级品 |
| 品牌 | 海翔塑业 |
| 型号 | PA602 |
一、简介
名 称： 尼龙6增强阻燃母粒
型 号： PA602

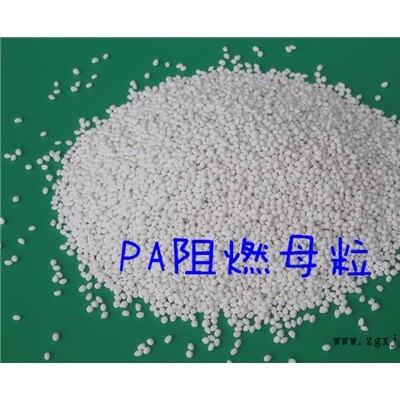

外 观： 白色圆球颗粒
添 加 量：19%
环保标准：ROHS
阻燃级别：UL94V-0
适用范围：PA6、PBT增强阻燃等
二、优点与优势
使用环保溴、锑阻燃体系，阻燃效率高，耐热稳定性好，白度更高，性能好，易分散，耐紫外，无析出等特点；添加21%份通过750℃、850℃灼热丝，1.6mmUL94V0。
三、指标
| 项目 | 质量指标 |
| 有效阻燃剂含量% | ≥80 |
| 密度g/cm3 | 2.10 |
| 含水量% | ≤0.1 |
| 双螺杆温度加工 ℃ | ≤220 |
| 双螺杆转速（转/min） | ≤300 |
| 注塑温度 ℃ | ≤255 |
四、附录：应用举例
1-1.配方及典型物性：
| 序号 | A | B | PA6+GF | PA66+GF |
| PA6+GF30% | 81 | - | - | - |
| PA66+GF30% | - | 82 | - | - |
| PA602 | 19 | 18 | - | - |
| UL94/1.6mm | V0 | V0 | - | - |
| 缺口冲击(23℃)KJ/m2 | 15.3 | 14 | 17.5 | 14.1 |
| 拉伸强度MPa | 160 | 136 | 163 | 148 |
| 断裂伸长率% | 2.0 | 4.1 | 3.2 | 1.2 |
| 弯曲强度MPa | 190 | 195 | 219 | 233 |
| 弯曲模量MPa | 7000 | 6825 | 7822 | 8650 |
| 热变形温度℃ | ≥210 | ≥215 | ≥250 | ≥250 |
以上实验测试典型数据及注塑数据仅供参考，不作为正式质保凭证。阻燃母粒也可根据客户不同要求制定相应配方方案，定制生产。
五、适用产品
广泛使用于电动工具及零配件，各种机械仪表，电子电器、连接器、接线柱等产品。
六、包装/储存
25KG/包，纸塑复合；按一般化学品运输，储存于干燥阴凉处，注意防潮，避免阳光直晒。
七、常见客户问题问答
问：我们用双螺杆加工，210度能塑化吗？
答：阻燃剂通过载体包覆成阻燃母粒后，熔点变低，与加纤PA6很容易熔融，整体塑化温度下降，210度会塑化的非常好，最高加工温度可提高到230度。
问：我们是PA6加纤30%的料，添加多少能达到阻燃V0？达到850度灼热丝要添加多少？
答：PA6加纤30%，添加20%份，3.2mm厚度达到阻燃V0；PA6加纤30%，添加22%份，1.6mm厚度达到阻燃V0，同时通过850度灼热丝。
问：纯的PA6原料，添加多少能达到阻燃V0？达到850度灼热丝要添加多少？
答：纯的PA6原料，添加24%份，1.6mm厚度达到阻燃V0，同时 通过850度灼热丝。
问：使用这款母粒最应该注意的问题是什么？
答：任何阻燃剂的耐温都是有限制的，这款阻燃母粒应用到PA6加纤材料中，也是一样，主要注意两点，一个是加工温度，双螺杆的加工温度最高建议≤230度；一个是转速，建议双螺杆的转速≤300转，生产出的产品颜色最接近本色，物性也最好，成本也最低。同时，注塑温度建议不超过255度。
问：我们是用PA6加纤料直接注塑，建议母粒的烘干温度设定多少？
答：建议阻燃母粒与原料混匀后，设定90度温度烘干3个小时，温度太高，载体会发粘，造成粘结，甚至会变色。
友情提示：
由于设备型号不同、螺杆排列不同，以上数据仅供参考。
海翔塑业 — 专注于阻燃，做好阻燃母粒
主要产品包括：
阻燃剂：溴化聚苯乙烯、溴代三嗪、十溴二苯乙烷、三氧化二锑、包覆红磷粉、PA加纤无卤阻燃剂、PBT加纤无卤阻燃剂、PP无卤阻燃剂等。
阻燃母粒：PA阻燃母粒、ABS阻燃母粒、PE阻燃母粒、PP阻燃母粒、HIPS阻燃母粒、PC/ABS阻燃母粒、PBT阻燃母粒、PC阻燃母粒、十溴二苯乙烷母粒、三氧化二锑母粒等。
全国服务热线：18915585568王先生
上海、江苏地区服务热线：15162425009张先生
浙江地区服务热线：18913151100王先生
座机：0512-67571392
传真：0512-66167739
厂址：江苏苏州市吴中区光福镇工业园南区园中桥南50米
企业官网：www.hxzuran.com
阿里店铺：https://szhhrs.
021-80107851
