| 计量单位 | 千克 |
| 牌号 | 127UV |
| 销售方式 | 品牌经销 |
| 用途级别 | 电动工具配件,电线电缆级,电子电器部件,汽车部件,运动器材,照明灯具 |
| 品牌 | 美国杜邦 |
| 厂家(产地) | 美国杜邦 |
| 加工级别 | 注塑级 |
| 特性级别 | 高滑动,高强度,抗紫外线,耐高温,耐候,耐磨,热稳定性,增韧级 |
耐候POM 抗紫外线 美国杜邦 127uv 赛钢料 室外应用 抗撞击性
| 添加剂 | 紫外线稳定剂 |
| 性能特点 | | 尺寸稳定性良好 刚性，高 高分子量 高强度 | 均聚物 抗撞击性，高 抗紫外线性能良好 良好的抗蠕变性 | 耐疲劳性能 韧性良好 粘度，高 |
|
| 用途 | | 电线电缆应用 工程配件 | 管道 片材 | 汽车内部零件 铸造薄膜 |
|
| RoHS 合规性 | 联系制造商 |
| 外观 | 黑色 本色 |

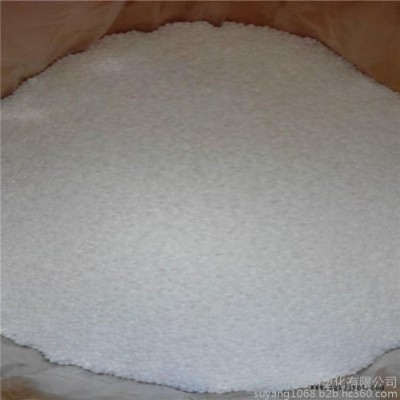

| 形式 | 颗粒料 |
| 加工方法 | | 挤出 片材挤出成型 | 型材挤出成型 注射成型 | 铸造薄膜 |
|
POM 127UV 物性表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.42 | g/cm3 | ISO 1183 |
| 熔流率 (190°C/2.16 kg) | 2.5 | g/10 min | ISO 1133 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 (23°C) | 3000 | MPa | ISO 527-2 |
| 拉伸应力 (屈服, 23°C) | 71.5 | MPa | ISO 527-2 |
| 拉伸应变 (屈服, 23°C) | 22 | % | ISO 527-2 |
| 断张率 (23°C) | 37 | % | ISO 527-2 |
| 弯曲模量 (23°C) | 2800 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | | | ISO 179/1eA |
| -30°C | 10 | kJ/m2 | |
| 23°C | 13 | kJ/m2 | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 热变形温度 | | | |
| 0.45 MPa, 未退火 | 162 | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 92.0 | °C | ISO 75-2/A |
| 熔融温度 3 | 178 | °C | ISO 11357-3 |
| 线形膨胀系数 | | | ISO 11359-2 |
| 流动 : -40 到 23°C | 0.00010 | cm/cm/°C | |
| 流动 : 23 到 55°C | 0.00011 | cm/cm/°C | |
| 流动 : 55 到 100°C | 0.00015 | cm/cm/°C | |
| 横向 : -40 到 23°C | 0.00010 | cm/cm/°C | |
| 横向 : 23 到 55°C | 0.00011 | cm/cm/°C | |
| 横向 : 55 到 100°C | 0.00016 | cm/cm/°C | |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80.0 | °C | |
| 干燥时间 - 热风干燥机 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | < 0.20 | % | |
| 加工（熔体）温度 | 210 到 220 | °C | |
| Melt Temperature, Optimum - Injection Molding | 215 | °C | |
| 模具温度 | 80.0 到 100 | °C | |
| Mold Temperature, Optimum - Injection Molding | 90 | °C | |
| Drying Recommended | Not normally required unless moisture content of resin exceeds recommended |
021-80107851
