| 材质 | PEEK |
|---|---|
| 产地 | 英国 |
| 产品认证 | ROHS |
| 长度 | 1m |
| 厂家 | 英国威格斯 |
| 厚度 | 1-100mm |
| 类型 | 标准料 |
| 每件重量 | 25kg |
| 牌号 | 450G |
| 执行标准 | 英标 |
| 截面形状 | 圆柱形 |
| 厂商 | 英国 |
| 用途级别 | 注塑级 |
| 品牌 | 威格斯 |
| 加工级别 | 注塑级 |
| 特性级别 | 阻燃级 |
| 最大幅宽 | 1m |

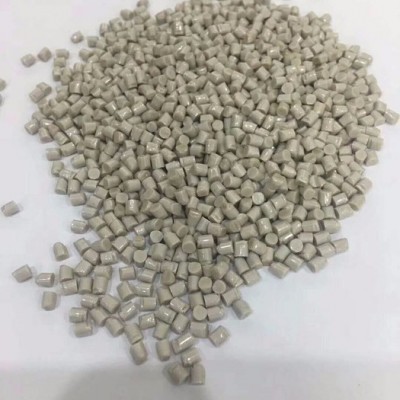

450G PEEK | 聚醚醚酮树脂# 英国威格斯 规格级别： 注塑, 挤出 外观颜色： 本色、米色 备注说明： 标准流动性，符合FDA检测 450G 物性表
| 性能项目 | 测试方法 | 测试条件 | 测试数据 | 数据单位 | |
| 物理性能 | 密度 | ISO 1183 | 结晶 | 1.30 | g/cm3 |
| 密度 | ISO 1183 | 非结晶 | 1.26 | g/cm3 | |
| 吸水率 | ISO 62-1 | 24h, 23℃，3.2mm | 0.07 | % | |
| 吸水率 | ISO 62-1 | 饱和, 23℃ | 0.4 | % | |
| 成型收缩率 | ISO 294-4 | Along flow | 1.0 | % | |
| 成型收缩率 | ISO 294-4 | Across flow | 1.3 | % | |
| 熔体粘度 | ISO 11443 | 400℃ | 350 | Pa.s | |
| 机械性能 | 拉伸强度 | ISO 527 | 屈服，23℃ | 100 | MPa |
| 断裂伸长率 | ISO 527 | 23℃ | 45 | % | |
| 拉伸模量 | ISO 527 | 23℃ | 3700 | MPa | |
| 弯曲强度 | ISO 178 | 23℃ | 165 | MPa | |
| 弯曲强度 | ISO 178 | 125℃ | 85 | MPa | |
| 弯曲强度 | ISO 178 | 140℃ | 60 | MPa | |
| 弯曲强度 | ISO 178 | 150℃ | 38 | MPa | |
| 弯曲强度 | ISO 178 | 165℃ | 20 | MPa | |
| 弯曲强度 | ISO 178 | 185℃ | 18 | MPa | |
| 弯曲强度 | ISO 178 | 275℃ | 13 | MPa | |
| 弯曲模量 | ISO 178 | 23℃ | 4100 | MPa | |
| 抗压强度 | ISO 604 | 23℃ | 120 | MPa | |
| 抗压强度 | ISO 604 | 120℃ | 70 | MPa | |
| Charpy缺口冲击强度 | ISO 179/1eA | 23℃ | 7.0 | kJ/m2 | |
| IZOD缺口冲击强度 | ISO 180/A | 23℃ | 7.5 | kJ/m2 | |
| IZOD无缺口冲击强度 | ISO 180/U | 23℃ | 不断裂 | kJ/m2 | |
| 邵氏硬度 | ISO 868 | 23℃ | 87 | ||
| 热性能 | 熔点 | ISO 11357 | 343 | ℃ | |
| 玻璃转化温度 | ISO 11357 | 143 | ℃ | ||
| 比热容 | DSC | 23℃ | 2.2 | kJkg1℃1 | |
| 热膨胀系数 | ISO 11359 | Along flow below Tg | 45 | ppm℃1 | |
| 热膨胀系数 | ISO 11359 | Average below Tg | 55 | ppm℃1 | |
| 热膨胀系数 | ISO 11359 | Along flow above Tg | 120 | ppm℃1 | |
| 热膨胀系数 | ISO 11359 | Average above Tg | 140 | ppm℃1 | |
| 热变形温度 | ISO 75-f | 1.8 MPa | 152 | ℃ | |
| 导热系数 | ISO/CD 22007-4 | 23℃ | 0.29 | Wm1℃1 | |
| 连续使用温度 | UL 746B | 电气 | 260 | ℃ | |
| 连续使用温度 | UL 746B | 机械W/O冲击 | 240 | ℃ | |
| 连续使用温度 | UL 746B | 机械W冲击 | 180 | ℃ | |
| 阻燃性 | UL 94 | 1.5mm | V-0 | ||
| 灼热丝测试 | IEC 60695-2-12 | 2.0mm | 960 | ℃ | |
| 氧指数 | ISO 4239 | 0.4mm | 24 | %O2 | |
| 氧指数 | ISO 4239 | 3.2mm | 35 | %O2 | |
| 电气性能 | 绝缘强度 | IEC 60243-1 | 2.5mm | 16 | kVmm |
| 漏电起痕指数 | IEC 60112 | 150 | V | ||
| 损耗正切 | IEC 60250 | 23℃, 1MHz | 0.003 | ||
| 介电常数 | IEC 60250 | 23℃, 50Hz | 3.2 | ||
| 介电常数 | IEC 60250 | 200℃, 50Hz | 4.5 | ||
| 体积电阻率 | IEC 60093 | 23℃ | 1016 | Ωcm | |
| 体积电阻率 | IEC 60093 | 125℃ | 1015 | Ωcm | |
| 体积电阻率 | IEC 60093 | 275℃ | 109 | Ωcm | |
| 毒性指数 | 一氧化碳含量 | NES 713 | 0.074 | ||
| 二氧化碳含量 | NES 713 | 0.15 | |||
| 气体总量 | NES 713 | 0.22 | |||
021-80107851
