| 规格 | 根据客户要求 |
|---|---|
| 类型 | 管式换热器 |
| 用途 | 液体换热 |
| 传热方式 | 混合式换热器 |
| 流道截面积 | 5（m2） |
| 分类 | 板式换热器,管式换热器,混合式换热器,列管式换热器,换热器 |
| 包装类型 | 木箱 |
| 品牌 | 翰运 |
| 加工定制 | 是 |
一、氟塑料材质采用美国杜邦（TEFLON）、日本大金株式会社（FLON）等进口原料制造。采用先进的制管设备及加工手段，对管束及法兰进行热熔性焊接，组装成换热器。氟塑料热交换器适用表面处理电镀中的镀铬、酸性镀锡、镀锌、电解、酸洗、化学镀、阳极氧化
及化工、医药、食品等腐蚀性溶液的加热、冷却、蒸发、浓缩。电镀表面处理中任何溶液的加热、
冷却、蒸发、浓缩、瘁取。
二、氟塑料换热器的性能：采用PFA、FEP、PVDF管材制作换热器材质后，比聚四氟乙烯（PTFE）换热器材质更加优异，并具有更高的热稳定性、柔软性、抗裂性及透明性。产品适用温度范围在-180~260℃；中间耐温性**，可弯曲成任意形状，但曲率半径应≥150mm.优异的电绝缘性、不粘性、抗老化性、不论在任何强腐蚀性气体，液体和长期暴露在恶劣的大气中，抗老化性均能长达10年以上。
三、氟塑料换热器分为管束式槽内或反应釜内的换热器，管壳式外循环换热设备、防静电套管式换
热器及蒸发器。

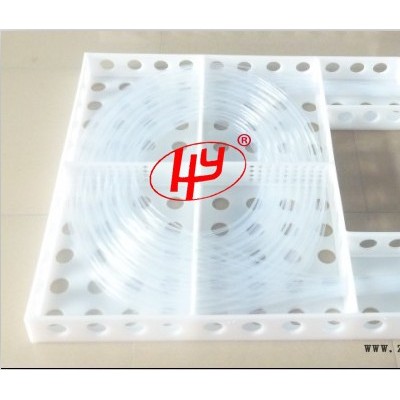

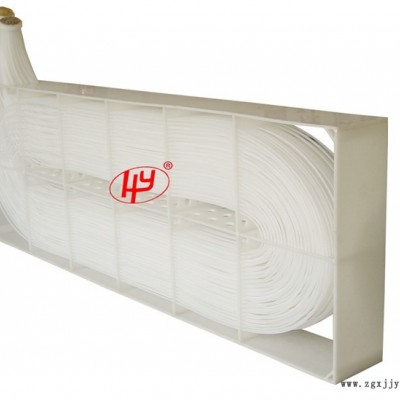

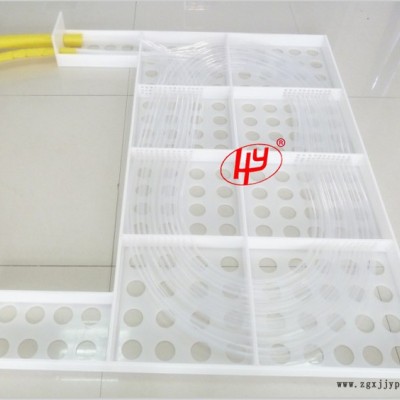

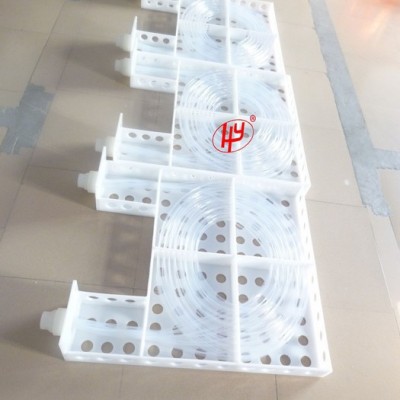

四、氟塑料换热器，采用管束集束而成。管径小，根数多、换热器面积大，承
受压力高、热流分散均匀，体积小，重量轻，安装维护方便，占用空间小，使换热器在今后的使
用得到更为广泛的应用前景。
五、产品采用(PTFE、FEP、PFA、)材料制作而成。根据客户的要求严格设计产品
材质，达到满足工艺的技术条件，产品采用管束（?4.5、?6………?12）穿入
两端法兰组装而成，形成换热器进出口，并用（PP、PVC、PTFE、PVDF框架）组装固定，可防止工
件碰撞使换热器损坏。
1. 按安装简图所示，管道应安装限压阀≤0.4mpa。为防止管道系统内的杂质堵塞及划伤管束，应在换热器前安装维护方便的过滤器，出口安装疏水器。
2. 需要采用多组产品安装时，可采用并联连接。应考虑分汽箱集中供汽，各支路为独立供汽系统。
排汽也可以串联，但严禁与金属换热器出口相连接，以免造成换热器出口堵塞及管束胀裂。
3. 为防止工艺过程中工件、极板砸伤管束，应对产品制作相应的隔离装置。本厂可为用户加工制作保护装置，或按用户要求提供保护架制作图样。
4. 冬季温度在0℃以下，厂休息时请排净产品内的冷凝水，防止冰冻，造成管束破裂。
5. 管壳式换热器安装时请参照安装使用说明及技术协议，产品安装好试机时，请严格按照以下条件操作：
**步打开氟塑料换热器管束内的腐蚀性液体循环泵，使用时流通压力≤0.45 mpa
Ο2第二步打开管壳式外循环加热（或冷却循环）水泵，压力≤0.4mpa
Ο3使用时，换热器管束式内压力始终≥管壳内加热及冷却循环水压力。防止管壳内大于管束内压力造成管束挤压。
