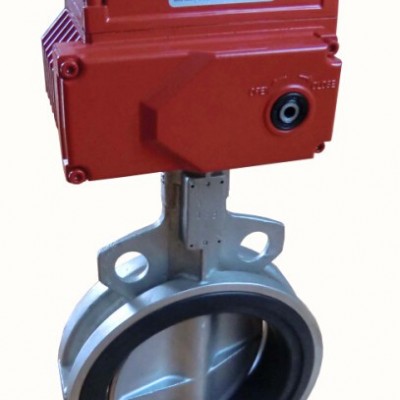

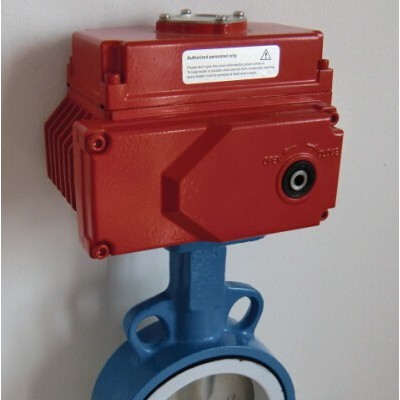

电动蝶阀（电动对夹蝶阀）

蝶阀标准规范

设计制造验收：ISO 10631—1991

阀门结构长度：ISO 5752—1988

阀门法兰连接：ISO 7005.2

阀门    检验：ISO/DIN 5208—1987

驱动装置连接：  ISO/DIN 5211—1982

蝶阀参数：

公称压力：PN0.6Mpa、PN1.0Mpa、PN1.6Mpa

连接方式：对夹、法兰连接

阀体材质：球墨铸铁、灰铸铁、铸钢、不锈钢

阀板材质：球铁镀镍磷、球铁覆尼龙、不锈钢（304、316、316L）、哈式合金

密封材料：橡胶NBR、三元乙丙EPDM（可选耐热、耐磨）、聚四氟乙烯PTFE

阀    杆：碳钢镀镍磷、416/304/316

详细介绍：

★ 阀体、阀板、阀轴同心结构设计，**双向气泡级密封

★ 无支架，外型结构紧凑，重量轻，体积小

★ 多种标准体系设计制造，使用多种连接法兰，互换性高，

★ 采用无销连接，使介质与金属完全隔离，维护简便易行

★ 无靠背设计保证了阀门安装完毕后不增加扭距

★ 电动执行器采用进口原部件，精密耐磨，回差极小，安全保证

★ 有双重限位、过热、过载保护（选择功能）

★ 免加油、免点检、防水防锈、且可减少电磁干扰

用途：本蝶阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节流量之用。

注明：PPL材料**高耐温290℃； 2、球阀的阀球材质型号一般可以不写，蝶阀的阀板需明。

技术参数

电动执行器选配： JERAY系列、ITQ系列

作用形式：  普通开关型、调节型（4～20mA）

环境温度：  -30℃～+70℃

电源电压：  AC220V、AC380V（其他定制AC24等）  50/60Hz

防护等级：  IP67、IP68可选

功能选项 （可选）

防 爆 型：   防爆等级：dⅡBT3/T4

信号反馈：  有源信号、S无源信号

带加热器：  可在潮湿环境中干燥执行器内元件（可选）

手动功能：  电动执行器带有手动开阀、关阀功能

调 节 型：  输入4～20mA信号,实现阀门调节功能

备注: 电动执行器参数请另参考所选配的电动执行器资料.

售后服务

本公司销售的所有产品一律按我司三包规则：如有质量问题，七天包换，一年保修，维身维修。

以下情况下不享受包退换货服务：

1. 客户自行拆机或撕毁，涂改机身所贴的易碎保修标贴，则视为主动放弃保修权利

2. 包修，包换期内发生商品外观磨损及附属配件缺少的

3. 非承担保修责任的第三方拆动，改装，改版造成损坏的

4. 由于人为原因造成的机器损坏，外力碰撞，坠落，等其他原因造成的个人失误。

5. 免费保修期外，我们提供有偿维修服务（只收成本配件费用）
