| 加工定制 | 否 |
|---|---|
| 材质 | 聚四氟乙烯 |
| 耐温 | -65℉（-54℃）～400℉（204℃）（℃） |
| 品牌 | 上海市塑料研究所 |
| 型号 | - |

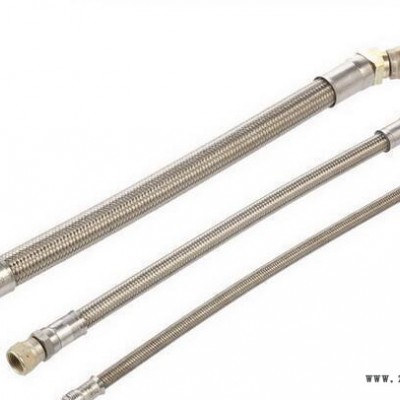

AS1339轻型高压聚四氟乙烯软管组件
轻型高压聚四氟乙烯软管组件由聚四氟乙烯内管、钢丝增强层和金属连接件（接头、套筒和螺母）组成，具有重量轻、弯曲半径小的特点。其工作压力3000psi（21Mpa），使用温度范围-65℉（-54℃）～400℉（204℃）。适用于飞机和导弹的液压和气动系统。
产品性能符合标准SAE AS1339的要求。
产品规格
规格 | 软管内径D1 in min | 软管外径D2 in max | 接头内径d in min | 螺纹M1 | 管体重量 Ibs/in max | 接头形式2 |
-04 | 0.212 | 0.390 | 0.135 | 0.4375-20UNJF-3B | 0.009 | 直接头 90°弯 135°弯 |
-06 | 0.298 | 0.490 | 0.240 | 0.5625-18UNJF-3B | 0.015 | |
-08 | 0.391 | 0.615 | 0.340 | 0.7500-16UNJF-3B | 0.020 | |
-10 | 0.485 | 0.730 | 0.410 | 0.8750-14UNJF-3B | 0.027 | |
-12 | 0.602 | 0.990 | 0.510 | 1.0625-12UNJ-3B | 0.058 | |
-16 | 0.852 | 1.270 | 0.760 | 1.3125-12UNJ-3B | 0.085 | |
1 表中所列为常规螺纹尺寸，可根据用户要求设计其它尺寸。 2 表中所列为常规接头形式，可根据用户要求设计其它形式。 | ||||||
长度及偏差
长度L in | 偏差 in |
<18 | ±0.125 |
18~36 | ±0.250 |
36~50 | ±0.500 |
>50 | ±1% |
注：L表示产品长度，根据用户要求确定。 |
|
产品主要性能
规格 | 工作压力 psi | 使用温度 ℉ | 室温爆破压力 Psi min | 高温爆破压力 Psi min | 弯曲半径 in min |
-04 | 3000 | 400 | 16000 | 12000 | 1.50 |
-06 | 3000 | 400 | 14000 | 10500 | 2.50 |
-08 | 3000 | 400 | 14000 | 10500 | 2.88 |
-10 | 3000 | 400 | 12000 | 9000 | 3.25 |
-12 | 3000 | 400 | 12000 | 9000 | 4.00 |
-16 | 3000 | 400 | 12000 | 9000 | 5.00 |
