| 测量范围 | 0.16-25000 |
|---|---|
| 工作温度 | -20-140 |
| 工作压力 | 4.0 |
| 公称通径 | DN10-1000 |
| 精度等级 | 0.5 |
| 适用介质 | 液体 |
| 品牌 | GN |
| 型号 | CX-EMFM |
| 加工定制 | 是 |
| 厂家(产地) | 中国上海基深 |

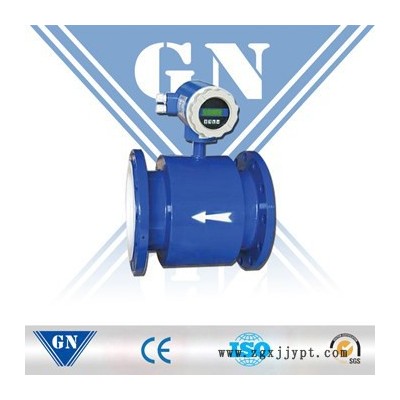

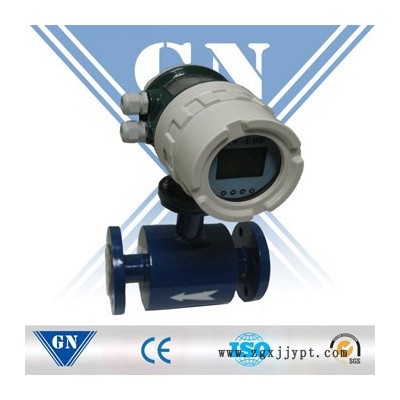

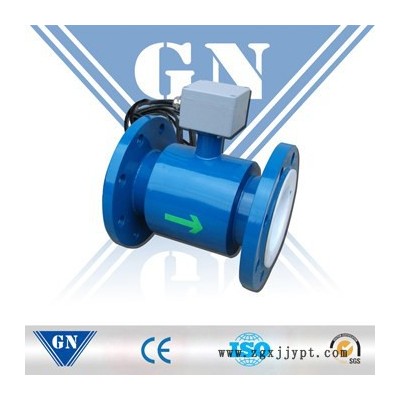

CX-EMFM 电磁流量计
应用领域：
适用于精确和稳定测量封闭管道中导电液体和浆液的瞬时流量、累积流量和流速，如：洁净水、污水、生活水、原水、海水、热水、空调水、硫酸、盐酸、硝酸等各种酸、碱、盐等腐蚀性流体的计量。广泛应用于冶金、造纸、水处理、化工、轻工、纺织、食品及饮料、餐饮、农业灌溉、水电站、油田、电力和采矿等行业。
测量原理：
测量原理是基于法拉第电磁感应定律。即：导电液体在磁场中作切割磁力线运动时，导
体中产生感应电动势，其感应电势Ｅ为：
| Ｅ＝ＫＢＶＤ 式中： | k--------仪表常数 |
测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4～20mA和0～1kHz输出。
显著特点：
测量稳定性好，经济适用
可选择中文和英文操作界面，操作简捷明了
宽电源范围模式，AC：85V～265V；DC：18V～38V，既适合在国内使用，也适合出口国外
具有自动调零功能,零点非常稳定，在空管状态下不会显示流量
电容式空满管检测技术及故障自诊断技术和报警提示
防雷电保护设计电路，高效抗干扰电路，通过国家EMC电磁兼容测试，适用各种恶劣环境及野外安装使用
具有可拔插EPROM,存储流量计配置参数和流量检测数据，掉电时数据不丢失
3.125HZ、6.25HZ、12.5HZ、25HZ等多种频率可选择的励磁方式
带有累计量预置功能，满足油田等客户需要设置“底数”的要求
频率输出可配置为表示流向为反向(一直输出低电平)或正向（一直输出高电平）
可测量正向 / 反向流量
逐台校验后出厂
技术参数：
公称通径： DN6 ～ DN2800
额定压力： PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.4MPa
内 衬： 聚四氟乙烯PTFE、氯丁橡胶CR、聚全氟乙丙烯F46、聚氨酯PU
电 极： 316L、钛、哈氏合金B、哈氏合金C、钽、铂金、碳化钨
电 源： 220 V AC +20/-60% ，50/60 Hz；或者 24 V DC +50/-25% ，max.10VA ；
或者电池供电
显 示： 大液晶屏，人性化操作介面，使用简单。显示瞬时流量、总量、流速等
语 言： 中英文可自由切换。
输 出： 4 ～ 20 mA :有源输出；脉冲信号：无源输出。电池供电电磁流量计无电流
输出，只有脉冲输出和标准配置RS485通讯或者选配GPRS通讯。
显示单位： 瞬时流量可选显示单位为：m3 /h，m3 /m，m3 /s，L/h，L/m，L/s，G/h，
G/m，G/s。累积流量可选显示单位为m3，L，G等。(注：G为英制单位：加仑)
通讯协议： 可选配 RS485 （MODBUSE协议）
连接方式： 法兰连接
法兰标准： DN10～DN600 为GB/T9119-2000，DN700以上为GB/T 9115-2000
测量范围： 0.05m/s～12m/s
测量精度： 在0.3m/s～10m/s范围之间精度为0.5%
防护等级： 一体式时为IP65，分体式时为IP68（可选）
防爆等级： 不防爆和隔爆
环境温度： -30~65℃
环境湿度： <85 % r.h (非冷凝)
电磁流量计量口径的选择
| 公称通径(mm) | 可测量范围（m3/h） | 公称通径(mm) | 可测量范围（m3/h） |
| DN10 | 0.08～2.82 | DN 300 | 76～2543 |
| DN 15 | 0.19～6.35 | DN 350 | 103～3461 |
| DN 20 | 0.33～11.34 | DN 400 | 1355～4521 |
| DN 25 | 0.52～17.66 | DN 450 | 171～5722 |
| DN 32 | 0.86～29.93 | DN 500 | 211～7065 |
| DN 40 | 1.35～45.21 | DN 600 | 305～10173 |
| DN 50 | 2.12～70.65 | DN 700 | 415～13847 |
| DN 65 | 3.58～119 | DN 800 | 542～18086 |
| DN 80 | 5.43～180 | DN 900 | 686～22890 |
| DN 100 | 8.48～282 | DN 1000 | 847～28260 |
| DN 125 | 13.25～441 | DN 1200 | 1221～40694 |
| DN 150 | 19.08～635 | DN 1400 | 1662～55389 |
| DN 200 | 33.91～1130 | DN 1600 | 2171～72345 |
| DN 250 | 52.99～1766 | DN 1800 | 2747～91562 |
