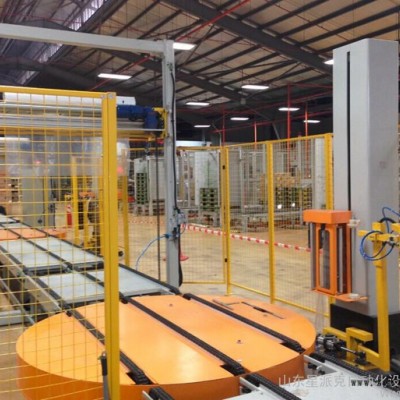

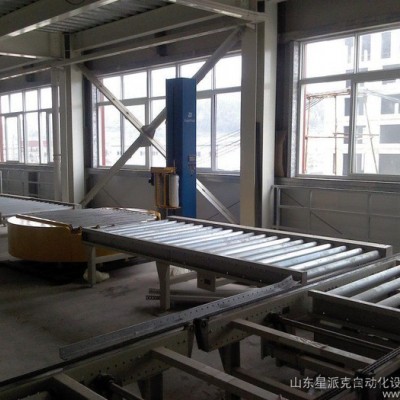

xingpaikeXAT300PPS托盘在线缠绕机江苏全自动托盘在线缠绕包装机

1、基本参数：

**大裹包尺寸：       （900-1000）*（900-1200）*（900-1800）mm

包装速度：            20-40托/小时（视货物规格大小）

转台转速：            0-13转/分

整机重量：            2500kg

货物延1000mm方向前进。

2、转盘驱动部件（1套）：

2.1、  电机变频调速；

2.2、  转盘减速机：法兰刹车式

        2.3、  功率：P=1.5KW   电源电压380V/3P/50HZ

2.4、 驱动转速：   n=10-20rpm（变频调速）

  2.5、 双链条传动结构。

3、膜架升降部件(1套)：

3.1、采用双链条结构，膜架上升、下降速度分别可调，送膜速度可调

（XingPack公司：立柱采用冷轧钢板，厚度完全符合**标准，坚固耐用。导轨采用先U型导轨技术；具有双向定位、噪音小，膜架上升下降平稳性可靠耐用，超高货物的包装效果比较明显。）

3.2、膜架升降驱动减速机型号：涡轮涡杆减速机

3.3、电机功率：        0.37kw

4 、机架输送(1套)：

4.1、机架为方管钢结构，材质Q235；

 4.2、机架上部装有传动机构；

4.3  输送速度变频可调节；

4.4  设备满足托盘样式：川字型、平板型、田字型、九字墩型。

5、 膜架部件(1套)：

5.1、膜架上安装光电开关，自动检测货物的高度。

5.2、 交流变频驱动系统

5.3、电机功率：0.37KW

5.4、膜架拉伸比为1：3，送膜速度可调；

5.5、膜架随动机构，换膜开门安全保护；

5.6、膜架送膜摆臂回转，接近开关控制送膜电机的启停达到送膜的随动；

5.7、传动机构: 链条传动。

 6、上、断膜装置（1套）：

        6.1  缠绕完成后，自动将薄膜切断并夹住膜头；

        6.2  工作电压：380V AC/3相5线/50Hz

             耗气量：1000ml/min

             气动工作压力：0.5~0.6MPa

 7、覆膜系统（1套）

    设备型号：XFM1500

    顶部覆膜机：

    货物高度：900mm-1800mm

    覆膜效率：15-35件∕小时（max）

    覆膜控制系统的增加，在控制柜上增加人机界面触摸屏

    覆膜自动气动切断，切断的同时能够自动将断头夹住，以便进行下一循环包装

    覆膜升降电机功率：380V    1.5KW

    牵膜电机功率：380V 0.9kw

    工作电压：380V AC/3相5线/50Hz

    耗气量：1000ml/min

    气动工作压力：0.5~0.6MPa

三、安全连锁机构：

1 、转盘启动和输送线连锁；

2、 光电漫反射板安全原理：

3、 当主机上有物体时，输送线上进货等待位停止输送等待主机信号，主机上被包装物包装完毕后并取走后，主机开始向进货为提供进货信号，并进入包装状态，包装机包装完的货物没有取走，主机进入待机状态。

四、机器性能

   4.1主机部分

     10B双链条结构，三排输送， 输送线静态承重2000Kg

   4.2整线机台高400mm ，采用卧式法兰电机减速机结构。

   4.3 机架材质Q235。

 五、控制系统：

1、PLC可编程控制，缠绕层数及次数可设置；

2、光电开关，自动感测货物的高度 ；

3、转盘驱动为10B双链传动，定位**；

4、薄膜系统:

4.1、膜架动力预拉拉伸机构，预拉伸可达300%。

4.2、膜架上升、下降速度分别可调，送膜速度可调。

     5、本机器设有自动和手动转换功能，更好的保证了包装系统的运行。
