聚氨酯保温直埋供热管设计和施工应注意的问题：


聚氨酯保温直埋管从节约能源、降低造价、缩短施工周期、保护环境多方面来看，不仅具有传统地沟和架空敷设管道难以比拟的技术和实用性能，而且具有显著的社会效益和经济效益，但一个**的直埋供热管道工程还必须具备设计合理、保温管道质量可靠1精心施工3个条件。由于直埋供热技术在我国起步较晚，以上3个条件尚需不断完善。从工程实践中出现的质量问题来看，应在设计和施工中特别注意以下几个问题：


一、在设计和施工中，一定要真正理解供热管道直埋敷设方式分为有补偿直埋敷设及无补偿直埋敷设两种方式，确实掌握两种方式各自的工作原理，特点及其应用场合，以便在设计上合理选用，施工上安全、可靠、经济。


1．首先要掌握概念：有补偿直埋敷设方式，是通过管线自然补偿和补偿器（如方形和波纹管补偿器）来解决管道热伸长量的，从而使热应力为**小；无补偿直埋敷设，简单地说**是管道在受热时没有任何补偿措施，而是靠管材本身强度来吸收热应力。


2．无补偿敷设方式的基本原理：在安装管道时，首先给管道加热到一定温度，然后将管道焊接固定，当管道恢复到安装温度时（温度降低），管道预先承受了一定的拉应力。当管道通热工作时，随着温度的升高，管道应力为零，当继续升温时，管道的压应力增加，当温度升到工作温度时，管道的压应力（热应力）仍小于许用应力。这样，管道可以不用补偿装置而正常工作了。这种无补偿方式应用第四强度理论，施工时需要对管道预热，施工比较麻烦，但国内外已有大量工程实践，理论计算可靠，能确保安全。另一种无补偿方式是近几年由我国北京煤气热力设计院提出的计算方法和应力分类采用安定性分析，应用第三强度理论。这种方式充分发挥钢材塑性潜力，施工方便，无需预热。


3．两种敷设埋设深度考虑不同因素。


（1）当确定采用有补偿直埋敷设方式时，埋设深度只考虑由于地面荷载的作用不会破坏管道的稳定便可，从经济、施工方便等方面考虑。当采用有补偿直埋敷设方式时，尽量浅埋，一般覆土厚度大于0．6米即可，且与管径大小无关。


（2）当采用无补偿直埋敷设方式时，埋设深度要考虑管道的稳定要求，稳定性主要与覆土厚度有关，一般比有补偿埋得深，当采用不预热的无补偿直埋敷设管道时**小覆土深度应按《城市热网设计规范》（CJJ34—90）第7．2．15条执行，覆土厚度应与管径大小成正比。


4．设计中究竟采用无补偿敷设还是有补偿敷设方式，原则是直管道较长，中间分支较少，供热介质不超过100℃时，应优先选用无补偿敷设方式，否则，应考虑有补偿敷设方式。具体的热网主干线应采用无补偿敷设方式，而分支庭院管网则应采用有补偿敷设方式，但目前有的设计者偏爱有补偿敷设，应提倡优化设计。


二、施工前必须对生产预制聚氨酪保温直埋管的厂家进行调研，进场后认真进行检验，对不合格的保温管拒绝使用。


三、在直埋管道施工中，焊接是一项保证工程质量的关键工作。





1．必须是取得合格证书的焊工，方可在合格证书准许的范围内施焊，没有合格证书的焊工**不能参加焊接施工。


2．焊接管接头时，应做好工作坑，且应注意接头打坡口及接头焊接质量。


四、固定支架，各种井室的施工质量直接影响工程质量和管道的使用寿命，如井室防水不好，将使部件因浸水遭到破坏。因此，应认真施工，确保施工质量。


五、必须重视直埋管管道的打压，在满足打压条件下，首先进行灌水排净空气，然后分两步做：





1．强度试验：把管道内的压力升至工作压力的1．5倍后，在稳压10分内无渗漏。


2．严密性试验：把管内的压力降至工作压力时，用1kg的小锤在焊缝周围对焊缝逐个进行敲打检查，在30分钟无渗漏且压力降不超过0．2个大气压即为合格。


3．应按规范要求做好试压记录。


六、现场接头保温施工。这一项内容是直埋管道施工特有的，施工质量好坏直接影响使用寿命，必须引起足够重视。保温管现场接头保温须在试压合格后方可进行，保温层有现场发泡施工和保温瓦施工两种方法，不管采用哪种方法施工，都不能出现环形空间，开裂、脱层等缺陷，保护层的做法有多种（如高密度聚乙烯和玻璃钢保护层），但都必须保证接头的整体性，严密性，防水性。


七，回填土应在管道试压，接头，竣工测量，清扫完毕后方可进行，且必须按直埋管施工特点回填规定厚度砂子，千万不可偷工减料。


八、工程验收，因直埋供热管埋于地下，绝大部分属于隐蔽工程，如果竣工验收不认真，竣工资料不详细，将会影响以后的使用。

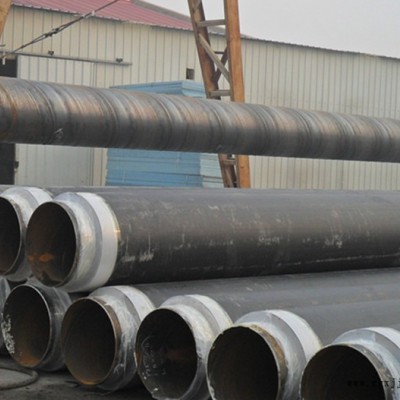

聚氨酯预制保温管
  管材中敷设伴热电缆可以避免由于管道冻结而影响管网运行。敷设伴热电缆的管材，规格尺寸结构完全与普通保温管相同，特制的伴热电缆紧巾钢管外壁与之平行敷设在管材中，利用点热通过钢管加热介质。刚通电瞬间电缆发热功率**大，随着温度长高,电缆中PTC记忆材料电阻逐渐增大，因而工作电流和电热功率也逐渐减小，直至发热功率补偿系统的热损失,使系统温度处于稳定状态时止。当环境温度降低有降低趋势的时候，电缆功率自动增大，自动补偿损失，使系统在新的温度下处于平衡。这种补偿加热方式是高效节能的。

耐高温保温管
  适用于输送介质低于180℃的直埋式预制保温管。热电联产、高温水供暖及蒸汽供暖，都需要有更高耐温要求的直埋式保温管道,高温水用于集中供热的优点也日益被供热行业的同行认可，为了满足用户输送高温载热介质的需要，我们开发研制了耐高温型保温管。耐高温型管按保温材料的不同分为两种**种采用改性尿泡酸酯硬作为保温层，这种硬泡同聚氨酯硬泡类似，完全封闭的均匀泡孔和导热系数极小的发泡剂形成了这种硬泡优越的保温性能，导热系数小于0.023W/m.k,抗拉强度大于200Kpa,闭孔率大于97%，耐温150℃时热失重小于2%，热变形小于1%，符合ASTM标准，适合输送不大于150℃的热介质，这种保温管按保温层厚度也分为两种系列规格与普通保温管相同，可适合不同用户的要求。

保温钢管选用二度无机富锌底漆(耐温≥400℃)防腐涂层，管道端口选用聚乙烯薄膜或三层PE冷缠带密封，防止安装前进入潮气或施工中进入水。保温材料多层错缝包扎，有效减少了热损失，同时控制外套表面措施，防止了冷桥的产生，从而使外套防腐层的温度控制得到了保证。用保温材料包扎多层铝箔反射层，有效减少了热损失，使蒸汽管道更加经济合理。
  防腐保温钢管是一种具有防腐性能的钢管，并且具有良好的保温性能，在建筑施工中得到广泛的使用和推广，并且在不断的进行完善和普及。防腐保温钢管具有不同的加工种类和方法，不同的加工方法确定了钢管具有不同的性能和功能，而且使用范围也会随之改变。
  防腐保温钢管的生产需要根据**的标准进行生产，不同的加工方法遵循的标准不同，但是都要符合**的生产标准，并且要严格遵循和执行。目前防腐保温钢管的加工种类具有以下几种，需要根据不同的情况进行设置和选择，下面介绍一下防腐保温钢管的加工种类：
  1、石油天然气用三层聚乙烯(3PE)防腐保温钢管、二层聚乙烯(2PE)钢管防腐。在运输天然气的过程中，需要使用三层或者二层聚乙烯保温钢管，使用这种形式的钢管可以保证运输的安全和有效性，保证钢管不受到腐蚀或者损害。这种防腐保温钢管的执行标准是SY／T0413-2002DIN30670 ，在加工生产时要严格按照这种标准进行生产，保证工作的顺利进行，保证产品的质量。
  2、石油用FBE(单层熔结环氧粉末防腐)防腐保温钢管、2FBE(双层熔结环氧粉末防腐)防腐保温钢管。不同的运输物质可能需要不同材质的钢管进行运输，以保证运输物质的安全和可靠性。FBE防腐保温钢管和2FBE防腐保温钢管具有一致的生产标准，生产加工标准是SY／T0315-97、SY／T0315-2005 。

聚氨酯直埋保温管应用
  聚氨酯保温管用于室内外各种管道，集中供热管道，中央空调管道、化工、医药等工业管道的保温、保冷工程。概述 聚氨酯发泡保温管自三十年代聚氨酯合成材料诞生以来，一直作为一种优良的绝热保温材料而得到迅速发展，其应用范围也越来越广泛，更由于其施工简便、节能防腐效果显著而被大量地用于各种供热、制冷、输油、输汽等各种管道。大量地用于各种供热、制冷、输油、输汽等各种管道。

 外滑动式空气层保温结构形式 1、内钢管  2、富锌底漆 3、滑动导向支架 4、耐高温玻璃棉 5、铝箔反射层  6、空气保温层 7、外套钢管 8、外套钢管防腐层   直埋式高温蒸汽用预制保温管是地下直埋中的一种管道，采用没有混凝土结构的情况下也可以进行地下直埋的方式，即工作钢管的热膨胀在外管内进行，从而降低了材料成本，缩短了施工日期，并保障了供热管道的安全性，可以在不同温度环境下更安全的广泛应用，尤其适用于高温蒸汽管道项目。使用温度可达150℃-450℃。  内钢管选用二度无机富锌底漆（耐温≥400℃）防腐涂层，管道端口选用聚乙烯薄膜或三层PE冷缠带密封，防止安装前进入潮气或施工中进入水。保温材料多层错缝包扎，有效减少了热损失，同时控制外套表面措施，防止了冷桥的产生，从而使外套防腐层的温度控制得到了保证。用保温材料包扎多层铝箔反射层，有效减少了热损失，使蒸汽管道更加经济合理。  外套钢管防腐采用防腐涂层与阴极保护联合防护，使防腐寿命可大大增加。疏水系统采用全封闭的形式，布置灵活，结构合理，安全可靠。钢套管上的排潮管既能及时排出潮湿气体，又可作为日常运行的报警信号管。管道的热补偿采用**波纹管补偿器，并将其装设在套管内，做成直埋形式，无须设置观察井，施工操作方便、工期短。


 低温直埋式预制蒸汽保温管（内滑动） 内滑动式保温结构 1、内钢管  2、耐高温无机富锌漆 3、耐高温减阻层 4、微孔硅酸钙无机保温层 5、铝箔反射层  6、聚氨酯保温层  7、外钢管或外护PE夹克管  8、外套防腐   用管道支座保持内外钢管之间的同心度，用耐高温纤维毡减阻层形成钢管与硅酸钙保温材料之间的滑动界面，利用钢套管强度高、密封性能好的特点，成功的解决了防水抗漏的难点。


  保温材料内层采用微孔硅酸钙错缝包扎在内钢管上，并在缝隙填充耐高温高弹保温材料，有效减少了热损失。外层保温选用聚氨酯保温材料，利用聚氨酯优良的保温性能，控制外套表面温度低于50℃，保护防腐层，增加管道的整体寿命。  钢管中的固定支座采取隔热措施，防止了冷桥的产生，从而使防腐层的控制温度（50℃以下）得到了保证。  在内层保温材料包扎多层铝箔反射层，有效减少了热损失，使蒸汽管道更加经济合理。 预制保温管件分类目录  弯头   直三通   跨越三通   平行三通   固定支架   变径管 弯头   用于直管的转向，还可以用于补偿热膨胀及收缩。  


标准角度的弯头:30o、60o、90o，不同角度和长度的弯头可按要求提供。
