江苏贝尔机械-pvc集中供料系统

配混料系统是PVC生产线的前道组成部分.是生产线实现长期稳定生产的关键之一.配混料的自动化程度决定着整条生产线的自动化程度.

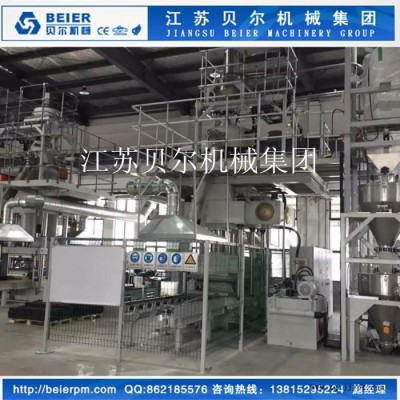

全自动PVC配混料系统通常由以下几个子系统组成:物料收集系统,物料输送系统,计量配料系统,混合机组,物料存储系统,挤出机上料系统,除尘系统:中央控制系统,中央监控系统等.
下面**各子系统的组成及原理做分别介绍.
1．物料收集系统
物料收集系统用来将散装或袋装原料通过各种方式收集至储料仓.

2．物料输送系统
物料的输送是配混料生产线实现自动化的关键.在PVC全自动配混料系统中输送系统占有较大的比例:包括原料从开袋站到配料秤上方过度料仓的输送.成品料从混料机至成品料仓的输送.成品料从成品料仓至挤出机的输送.

3．称重配料单元
在PVC自动配混料系统中.称重配料系统正常由两套独立的子系统组成.一套主料称重配料系统和一套辅料称重配料系统.每套配料系统均由各物料的上料仓.相应螺旋输送机.配料秤等几部分组成.

4．混合设备
高.冷混机组是适合PVC混合工艺的**设备.国产高.冷混机组虽然技术上已经成熟生产上也已经系列化.并在国内许多PVC生产厂家得到大量的应用.但故障率较高.故本公司在方案中使用台湾侨隆公司产品.高冷混机组是由一台高速混合机和一台卧式冷却混合机组合而成.高速混合机设有3个搅拌浆叶和导流板等.物料在其作用下.作高速回转及翻动等复杂运动.使温度迅速上升.达到物料混合工艺要求.随后.进入卧式冷却混合机.通过搅拌浆叶低速运转与水冷系统的热量交换.使物料快速冷却.达到生产工艺要求.
5．物料存储设备
物料存储设备主要指用于原料及成品料储存的各个料仓.

6．除尘系统
根据使用场合的不同.除尘器的型号各不相同.建议除尘器过滤材料选用进口镀膜材料.该滤芯孔径小于0.5微米.为目前世界上**进的过滤材料.

7．电气系统
电气控制系统将整套设备联结到一起.是配混线长期稳定运行的保证.本公司设计的电控系统包含现场操作柜及中央控制系统
8．辅助设备

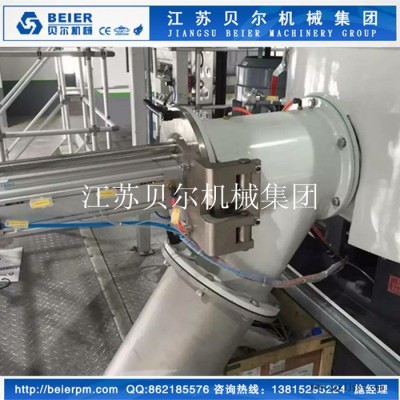

辅助设备包括操作平台.筛分机.转子分流器.切换阀.管路等
操作平台采用碳钢拼装结构.拆卸方便.利于运输.

9．挤出机上料系统
挤出机上料系统可以由真空上料机或弹簧给料机组成.
