| 产地 | 江苏 |
|---|---|
| 芯数 | 2 |
| 颜色 | 白色 |
| 执行质量标准 | 国标 |
| 护套材质 | 玻璃纤维 |
| 线芯材质 | 镀锡铜线 |
| 品牌 | 盛达 |
| 型号 | KC |
| 加工定制 | 是 |
| 质量认证 | CCC |

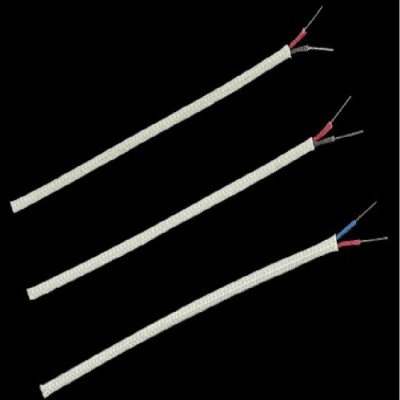

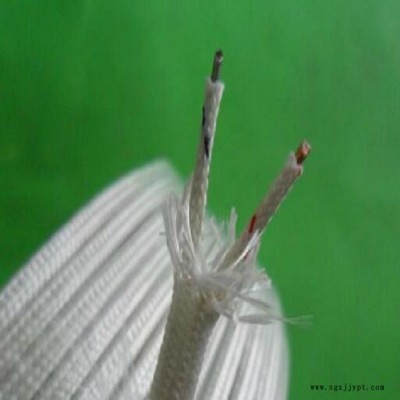

产品描述
高温型热电偶补偿导线一般用聚氯乙烯绝缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性；耐高温氟塑料绝缘和护套补偿导线或电缆采用连续挤出工艺，高温型热电偶补偿导线更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性。
本质安全防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构，具有防爆安全性能，适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接，形成本安热电偶测温系统。
产品标准
1、产品执行标准：GB/T4989-94(等效采用IEC584-3标准)
2、额定温度：-60℃～+350℃
3、屏蔽：镀锡铜丝、镀银铜丝、不锈钢丝
4、绝缘体：铁氟龙（氟塑料）、硅橡胶、玻璃纤维
5、导体最高工作温度：
耐热级：聚全氟乙丙烯(F46)200℃、可溶性聚四氟乙烯260℃、硅橡胶180℃
普通级：聚氯乙烯70℃和105℃，交联聚乙烯90℃、低烟无卤阻燃聚烯烃70℃、交联型90℃和125℃
高温型热电偶补偿导线型号分度和绝缘着色
| 型号 | 分度号 | 配用热电偶 | 补偿导线合金丝 | 绝缘层着色 | ||
| 正极 | 负极 | 正极 | 负极 | |||
| BC | B | 铂铑30-铂铑6 | 铜 | 铜 |
| 灰 |
| SC | S | 铂铑10-铂 | SPC( 铜 ) | SNC( 铜镍0.6) | 红 | 绿 |
| RC | R | 铂铑13-铂 | RPC( 铜 ) | RNC( 铜镍0.6) | 红 | 绿 |
| KCA | K | 镍铬-镍硅 | KPCA( 铁 ) | KNCA( 铜镍 2) | 红 | 蓝 |
| KCB | KPCB( 铜 ) | KNCB( 铜镍 4) | 红 | 蓝 | ||
| KX | KPX( 镍铬 10) | KNX( 镍硅 3) | 红 | 黑 | ||
| NC | N | 镍铬硅-镍硅 | NPC( 铁 ) | NNC( 铜镍 18) | 红 | 灰 |
| NX | NPX( 镍铬 14 硅) | NNX( 镍硅 4) | 红 | 灰 | ||
| EX | E | 镍硅-镍硅 | EPX( 镍铬 10) | ENX( 铜镍 45) | 红 | 棕 |
| JX | J | 铁-铜镍 | JPX( 铁 ) | JNX( 铜镍 45) | 红 | 紫 |
| TX | T | 铜-铜镍 | TPX( 铜 ) | TNX( 铜镍 45) | 红 | 白 |
| WC3/25 | WRe3-WRe25 | 钨-钨25 | WPC3/25 | WNC3/25 | 红 | 黄 |
| WC5/26 | WRe5-WRe26 | 钨铼5-钨铼26 | WPC5/26 | WNC5/26 | 红 | 橙 |
高温型热电偶补偿导线使用分类及护层颜色
| 使用分类 | 精度等级及标志 | 护层着色 | |||
| 普通级 | 精密级 | 普通级 | 精密级 | ||
| 一般用 | G | B | A | 黑色 | 灰色 |
| 耐热用 | H | B | A | 黑色 |
黄色
|
