厂家(产地) | 河北省景县赛亚桥梁工程材料有限公司 |
---|---|
计量单位 | 米 |
壁厚 | 6mm |
材质 | HDPE |
产地 | 河北 |
公称压力 | 6Mpa |
颜色 | 可订做 |
用途 | 电线护套 |
品牌 | 赛亚 |

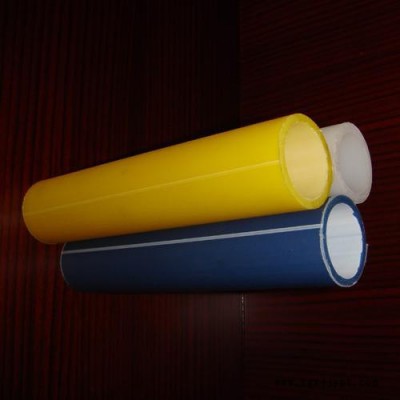

硅芯管是一种内壁带有硅胶质固体润滑剂的新型复合管道,密封性能好,耐化学腐蚀,工程造价低,广泛运用于高速公路,铁路等的光电缆通信网络系统。 HDPE硅芯管是一种内壁带有硅胶质固体润滑剂的新型复合管道,简称硅管。由三台塑料挤出机同步挤压复合,主要原材料为高密度聚乙烯,芯层为摩擦系数固体润滑剂硅胶质。广泛运用于光电缆通信网络系统。
其内壁的硅芯层是固体的,永久的润滑剂; 其内壁的硅芯层是被同步挤压进高密度聚乙烯管道壁内,且均匀地分布整个管道内壁,不会剥落,脱离,与硅管同寿命; 其内壁的硅芯层与高密度聚乙烯具有相同的物理和机械特性; 其内壁硅芯层的摩擦特性保持不变,缆线在管道内可反复抽取; 其内壁的硅芯层不与水反应,意外事故后可用水冲洗管道。 外观质量 外观颜色均匀一致;内外壁实体应平整、均匀、光滑,无塌陷、坑凹、孔洞、撕裂痕迹及杂质麻点等缺陷;截面无气泡、裂痕;内壁紧密熔结、无开脱现象;外壁上产品标识完整、清楚。 外壁硬度 ≥59(邵氏D型) 内壁摩擦系数 静态:≤0.25(平板法,对HDPE标准试棒) 动态:≤0.15 冷弯曲半径(mm) 400 环刚度(KN/m2) ≥50 扁平试验 垂直方向加压至外径变形量为原外径的50%时,立即卸荷,试样不破裂、不分层。 复原率(%) 垂直方向加压至外径变形量为原外径的50%时,立即卸荷,试样不破裂、不分层,10min外径能自然恢复到原来的85%以上。 耐落锤冲击性能 常温 温度23℃,高度2m,用15.3kg重锤冲击10个试样,应9个以上无开裂现象。 低温 温度-20℃,高度2m,用15.3kg重锤冲击10个试样,应9个以上无开裂现象。 耐水压密封性能 温度20℃,压力50KPa条件下,保持24小时,无渗漏。 抗裂强度(MPa) ≥2.0 与管接头的连接力(N) ≥6700 纵向收缩率(%) ≤3.0 化温度(℃) -75 耐环境应力开裂 48h,失效数≤20% 熔体流动速率(g/10min) MFR(190/2.16)≤0.5 耐热应力开裂 168h,失效数≤20% 工频击穿强度(MV/m) ≥24 耐化学介质腐蚀 将管材试样分别置于5%的NaCL、40的H2SO4 、40%的NaOH溶液中浸泡24h,无明显被腐蚀现象。 耐碳氢化合物性能 用庚烷浸泡72h后对硅芯管施加528N的外力,试样不损坏,产生的永久变形不超过5%。 壁 厚:硅管最小壁厚为2mm,最大为6mm,如特殊要求壁厚,亦可生产,最常用的厚度为3.0mm、3.5mm、4.0mm。 长 度:50/42硅管的出厂标准盘长为1500m,40/33硅管盘长为2000m, 32/26硅管的盘长为3000m。如客户有特殊需要,可在运输及操作方便的条件下,以更长(任意长)的长度出厂。
颜 色:可选择任何一种纯色,也可在一纯色的硅管上,镶嵌其它色彩的纵向条纹。
硅芯管规格表
光缆外径(mm) | 11以下 | 12 | 12.5 | 13.5 | 14 | 15 | 16 |
硅管内径(mm) | 24 | 26/28 | 26/28 | 26/28 | 28/33 | 33 | 33 |
光缆外径(mm) | 24 | 25 | 26 | 28 | 30 | 36 |
硅管内径(mm) | 42/50 | 42/50 | 50/55 | 50/55 | 50/55 | 50/55 |
