| 加工定制 | 是 |
|---|---|
| 最大原料宽度 | 1280（mm） |
| 最大原料直径 | 750（mm） |
| 最大收卷直径 | 120（mm） |
| 分切速度 | 180（m/min） |
| 总功率 | 5.5（Kw） |
| 外形尺寸 | 2800*1350*1450（mm） |
| 重量 | 1800（kg） |
| 品牌 | 东莞市台钢机械 |
【温馨提示】
产品图片属性及价格仅供参考，详情请旺旺或来电咨询！

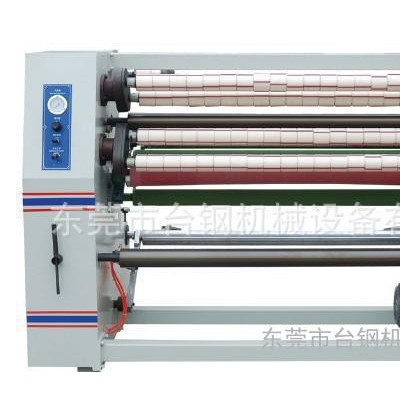

TG-211 BOPP超透明分条机 Super Clear Opp Tape Slitter Rewinder
适用范围/ Application Field | |||||||||||||||||||||||||
技术参数/ Technical Parameters | |||||||||||||||||||||||||
|
TG-105型穿管芯机 （管芯装载和卸载机器）
1、 本机适合胶带成品之自动卸取及管心自 动装置。 2、 操作简易，操作者只需将纸管放入斜门， 按下气压开关即可快速装纸 3、 本机采用气压式操作控制，快速高效率。 4、 适用范围/ Application Field | |||||||||||||||||||||||||||||||||||
技术参数/ Technical Parameters | |||||||||||||||||||||||||||||||||||

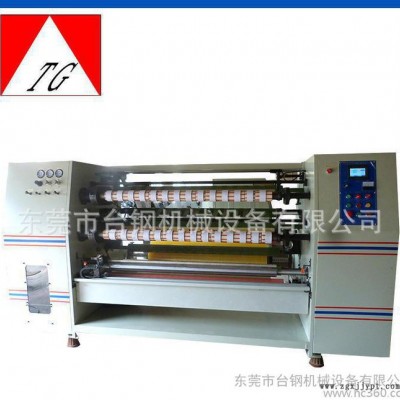

TG-200A型透明小复卷机Series Minin Doctor Rewinder
特点/ Features 适用范围/ Application Field 技术参数/ Technical Parameters
|
| ||||||||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||||||||
TG-203型自动切纸管机 （纸管分切机） | |||||||||||||||||||||||||||||||||||
特点/ Features 适用范围/ Application Field | |||||||||||||||||||||||||||||||||||
技术参数/ Technical Parameters | |||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||
二、主机器基本参数
1． 滚轮面宽………………………………………………………………………1450mm
2． 最大放料直径…………………………………………………………………750mm
3． 分条宽度………………………………………………………………………12-1280mm
4． 卷取纸芯………………………………………………………………………3寸
5． 卷取直径……四轴交换3-150mm双轴卷……………………………………3-300mm
6． 机械速度………………………………………………………………………0-180M/min
7． 使用电压………………………………………………………………………380V50HZ电压
四、机器基本结构简介：
1． 压花轴（铁佛龙）无缝钢管单边10mm………………………………………Φ100/3套
2． 自由滚……………….铝轮单边8mm…………………………………………Φ80/3套
3． 自由滚…………………空压花单边8mm………………………………………Φ80/2套
4． 独立压轮……………85nn*64mm…………………………………………………26套
5． 拱形橡胶轮…………100mm*1620mm……………………………………………Φ100/1套
（能有效防止成品打皱现象，对已经打皱的半成品能起到修复作用）
6． 专用轴…………………3寸1350mm………………4支配8条槽胶套………………壹套
7． 放料轴……………………………3寸铁轴…………………………………………1套
8． 放料刹车……………气压式刹车…………3M*40T…………………………………1套
9． 主机马达………………………台湾东元马达………………………………………5HP-4P1台
10． 计长器………HONGCHENG。HCJ80-3……………………………………三段式电子计数控制1组
11． 边料处理…………………………采用复卷收卷轴方式…………………双边同步卷取各1组
12． 自动换卷系统……………AC 1/2HP+60型减速机…………………………………1套
13． 收卷主轴轴芯45号钢直径Φ20钢件………………………………………………上下各1套
14． 整机墙板30厚A3钢板高1.35米*1.4米……………………………………………左右各1件
15.分切刀轴采用直杆式下刀………(达到操作安全目的)………………………………1套
16.放料部位采用32号钢滚轮式……………………………………………………………2套
17.整机电器采用进口件……………………………………………………………………1套
轴承采用KOyO系列（日本）
18. TG-105装卸机与模具……………………………………………………………………各1组
1. 电控系统A、 5HP变频器……………………（台湾士林）………………………………………………1台
B、 操作面板…………………………(按钮台湾天得）………………………………………1套
C、 211BOPP超透明分条机……东元电机 5HP………………………………………………1台
D、203型自动切纸管机东元电机 2HP………………………………………………………1台
E、 200A型超透明小复卷机 电机 直流370W……………………………………………1台
2. 配气管：机器内部全部气管3. 机器外观尺寸：型号 | 长 | 宽 | 高 |
211BOPP型超透明分条机 | 2.3 M | 1.35M | 1.45 M |
105型穿管芯机 | 5.8 M | 0.8 M | 1.8 M |
203型自动切纸管机 | 1.65 M | 0.85 M | 1.4 M |
200小复卷机 | 0.6 M | 0.7 M | 0.65 M |
