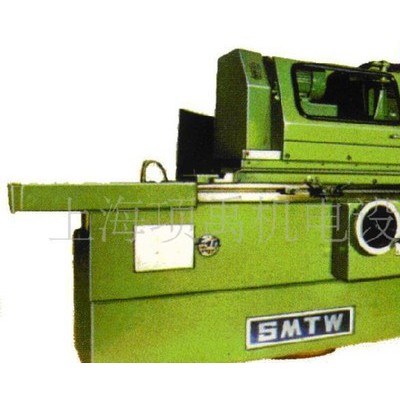

上海机床厂MBS1332*1500高速半自动外圆磨床

类型	外圆磨床
控制形式	人工
适用范围	通用
适用行业	通用
布局形式	卧式
安装形式	落地式
作用对象	五金
产品类型	全新
是否库存	是
售后服务	全国联保，质保一年
加工定制	是
品牌	上海机床厂
型号	MBS1332*1500

主要用途：
    本机床适宜于磨削IT5-IT6精度的圆柱体或圆锥体工件。适宜于中小批量零件的加工。
结构特征：
a、机床工作台纵向移动由液压无级调速传动，也可用手轮传动。砂轮架快速进退由液压来实现，重复定位精度稳定可靠，砂轮线速度45m／s。
b、机床采用MCS-51系列单片机，控制二套步进电机以组成砂轮架横向进给系统及修整进给系统。通过设在机床前部的控制操纵台，将预制程序数据手动输入后，能按要求完成横向自动切入进给，纵磨的自动周期进给及砂轮自动周期修整与补偿等动作。
c、机床设有后置式自动砂轮仿形修整器，可按工件待磨面形状配置靠模板，以完成特殊表面的零件的加工。
f、工件、砂轮、油泵和冷却泵分别由单独的电机驱动。各进给系统既可机动也可手动，电气与液压系统性能可靠，使用与维护方便。
c．本机床可配用ZDW-L80自动测量装置。
  主要技术规格及参数：

**大磨削直径×**大磨削长度

φ320×500、1000mm

 加工范围

中心高	180mm
**距	500mm、1000mm
可磨工件直径       用中心架	**小φ10mm**大φ60mm
不用中心架	**小φ8mm**大φ320mm
工件**大重量	150Kg

 砂轮架及砂轮修整器

砂轮尺寸(外径×宽度×内径)	**大φ600×75×φ305mm
	磨耗至φ450×75×φ305mm
	**大宽度75mm
砂轮线速度	45m/s
主轴转速	1450r/min
丝杆**大移动量	231mm
快速移动量	50mm
体座回转可能性	不可能
砂轮进给脉冲当量	0.001mm
脉冲发生器一转移动量	0.1mm
切入进给速度	0.001~0.35mm/s
周期进给时间	0.5s
砂轮修整进给脉冲当量	0.005mm
砂轮修整器修整速度	0.05~0.4m/min





机床电机总功率                       13.83KW 机床外形尺寸和净重

	MBES1332×500	MBES1332
长×宽×高(mm)	2485×2100×1600	3580×2100×1600
净重（Kg）	4000	5000

 机床装箱尺寸和毛重

	MBES1332×500	MBES1332
长×宽×高(mm)	2900×2600×2200	3380×2600×2200
毛重（Kg）	5300	6200
