| 产地/厂商 | 上海 |
|---|---|
| 品牌 | 瑞河 |

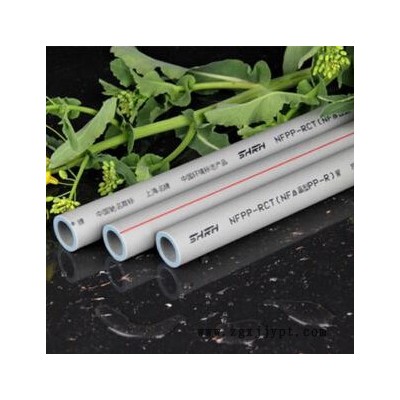

| 型号 | PPR家装管（20-160） |
执行标准：
发布单位：中华人民共和国国家质量监督检验检疫总局
时间：2002年5月29日发布，2003年1月1日起实施。
GB/T18742.1-2002《冷热水用聚丙烯管道系统 第1部分：总则》
GB/T18742.2-2002《冷热水用聚丙烯管道系统 第2部分：管材》
GB/T18742.3-2002《冷热水用聚丙烯管道系统 第3部分：管件》

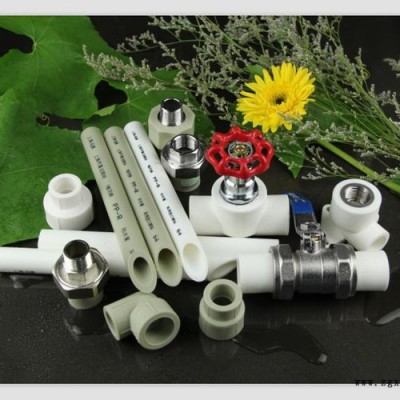

瑞河PP-R管应用范围：
民用和工业建筑物内的冷热水系统。 工业用压缩空气管网系统 饮用水系统和食品工业管道系统。 花园和温室的灌溉管网系统。 传统供热采暖管道系统。 中央空调管道系统。瑞河PP-R冷、热给水管优点：
质量轻：密度为0.89-0.92g/cm3，由于重量轻，可大大降低运输费用和安装的施工强度。 耐热性能好：瞬间使用水温可达95℃。在水温75℃可长期使用，是一种较理想的室内冷热水管道。 使用寿命长：PP-R管在正常环境温度中，工作压力10KG/cm2下其使用寿命长于其它材质制作的管材。 耐腐蚀性好：对于水中的大多数离子和建筑物内的化学物质均不产生化学作用，不会生锈、腐蚀、滋生细菌。 导热系数低：20℃时的导热系数为0.23-0.24W/mk、比钢管、紫铜管小得多，故PP-R管保温性好。 管道阻力小：管材内壁光滑、不结垢。摩擦阻力系数小，远低于金属管道。 管件连接牢固：由于聚丙烯具有良好的热熔接性能，热熔连接将同种材料制造的管材和管件连接成为一个整体，杜绝了漏水的隐患。 可回收性：在生产、施工、使用过程中对环境无任何污染，废料可反复回收利用，属于绿色环保建材。 配套齐全： PP-R管道系统配套齐全，可以解决室内和小区给水管道的工程配套要求。瑞河PP-R管材试验项目及参数指标：
| 项目 | 材料 | 试验参数 | 试样 数量 | 指标 | ||
| 试验温度（℃） | 试验时间（h） | 静液压应力（MPa） | ||||
| 纵向回缩率 | PP-R | 135±2 | en≤8mm：1 8mm＜en≤16mm：2 en＞16mm:4 | | 3 | ≤2% |
| 简支梁冲击试验 | PP-R | 0±2 | | 10 | 破损率＜试样的10% | |
| 静液压试验 | PP-R | 20 | 1 | 16.0 | 3 | 无破裂 无渗漏 |
| | 95 | 22 | 4.20 | |||
| | 95 | 165 | 3.80 | |||
| | 95 | 1000 | 3.50 | |||
瑞河PP-R管材安装配套设备：
PP-R管材与管件的连接方法一般采用热熔或电熔连接，连接时将管材与管件同时加热到临界熔化时，然后将管材立即直线插入管件中，焊接完的管道接触性能良好，成功率高。但是熔接时要注意，不要左右摇晃，时间不宜过长。管材与管件的规格要统一。另外，熔接设备要有恒温控制，温度过高熔接不透，容易漏水，温度过低，熔接速度较慢，且费时费力。
| 管材外径 mm | 熔接深度 mm | 加热时间 S | 熔接时间 S | 冷却时间 min |
| 20 | 14.0 | 5 | 4 | 2 |
| 25 | 15.0 | 7 | 4 | 2 |
| 32 | 16.5 | 8 | 4 | 4 |
| 40 | 18.0 | 12 | 6 | 4 |
| 50 | 20.0 | 18 | 6 | 4 |
| 63 | 24.0 | 25 | 6 | 6 |
| 75 | 33.0 | 30 | 8 | 8 |
| 90 | 33.0 | 40 | 8 | 8 |
| 110 | 36.0 | 50 | 10 | 8 |
瑞河PP-R管材管件焊接步骤：
用一个自调式热熔焊机把管材和管件熔接在一起，温度为260℃。把机器接通电源(220伏)，当绿灯闪烁说明已达到焊接温度，开始工作 ；若环境温度低于5℃, 加热时间延长50%。 由于材料重量轻，有绕曲性，所有熔接须在工作台上进行，基于这一优点，节省工时。 有时要在墙内进行某些连接，要注意在这种结合地点有足够的操作空间，可以准确的操作。
| | | |
| 1、使用专用剪刀剪管材，切口应平滑无毛刺 | 2、清洁管材与管件的焊接部位，避免沙子、灰尘等损害接头质量。 | 3、用与被焊接管材尺寸相配套的加热头装配热熔器,加热到260℃。 |
| | ||
| 4、用记号笔在管材上标记熔接深度。 | 5、同时将管材与管件插入熔接器内， 按规定时间进行加热。 | 6、加热后，把管材和管件垂直推进并维持5秒以上，用力不要过猛，以防弯曲。 |
瑞河PP-R管道的施工规范：
管道在安装施工前，施工图纸及其它技术文件应齐全，且已经进行图纸技术交底，满足施工需求；同时方案、技术、材料、机具等能保证正常施工；最后是施工人员须受过管道安装的专业技术培训。
瑞河PP-R管道安装方法：
暗敷管道埋嵌到墙壁、楼板等处的管道是能够防止膨胀的。压力和拉伸应力都被吸收而又不损坏各种材料。如果管道有隔离材料（要符合标准），这些隔离材料能允许更多的膨胀。 外装式管网
管道外装时，要考虑线膨胀量的补偿，其基本要求是：首先尽量利用自然补偿；其次采用膨胀环补偿，再次采用固定支架、自由吊架方式补偿。在安装锚接物的位置时，要注意把管道分开成各个部分，使膨胀力导向所
需方向。 在竖井中安装管道
如果在主管的两个支管的附近各装一个锚接物，这样，主立管就可以在两个楼板之间竖直产生膨胀或收缩。竖井中两个锚接点之间的距离不能超过3米。也可以用其它方法来补偿膨胀现象。例如从主管的分管中装设"膨胀支管"。
瑞河PP-R管道试压注意事项：
冷水管试验压力，应为冷水管道系统设计压力的1.5倍，但不得小于0.9MPa。 热水管试验压力，应为热水管道系统设计压力的2.0倍，但不得小于1.2MPa。 管道水压试验应符合下列规定：管道安装完毕，外观检查合格后，方可进行试压；
热熔连接管道，水压试验应在连接24小时后进行；
试压介质为常温清水。当管道系统较大时，可分层、分区。
试验压力按冷水管和热水管的规定，并应符合：
强度试验(试验时间为1小时)：
压力表应安装在管道系统的最低点，加压泵宜设在压力表附近；
管道内应充满清水，彻底排净管道内空气；
用加压泵将压力增至试验压力，然后每隔10分钟重新加压至试验压力，重复两次；
记录最后一次泵压10分钟及40分钟后的压力，它们的压差不得大于0.06MPa。
严密性试验(试验时间2小时)
试验应在强度试验合格后立即进行；
记录强度试验合格2小时后的压力。此压力比强度试验结束时的压力下降不应超过0.02MPa。 埋在地平面层和墙体内的管道，试压工作应在面层浇捣或封堵前进行，达到试压要求后，土建方能继续施工。大型工程，管道试压工作可根据施工进度，分段进行。
寒冷地区冬季进行试压试验时，应采取有效防冻措施，试验完毕后应及时泄水。
瑞河PP-R管道系统的防冻、隔热、保温：
建筑物埋地引入管，覆土深度不得小于300mm。 给水管在室外明露敷设时，以及在室内有可能有冰冻时应采取防冻措施，做法可参见《住宅给水管道工程防冻保温技术规程》（DBJ08-33-96）; 由于PP-R管抗紫外线性能较差，所以阳光直接照射的明敷管道，应采取遮蔽措施。 热水管道直埋暗敷时，要防止管壁温度过高引起墙体开裂。根据试验测定，最高水温为95℃热水管道系统稳定运行 时，管外壁温度一般不超过50℃，因此，直埋在地平面层或墙体内的热水管，当墙体材料耐温小于50℃时，应采取隔热措施。 由于PP-R导热系数小，用于热水系统一般不须保温。瑞河管业敬请用户注意：
瑞河管道系统是用塑料制造的，因此，在运输中要小心，避免过度的冲撞与碰击，与尖锐的物体碰触和抛、摔、滚、拖。 在搬运时要得当，管材与管件要避免暴露而受到过多的紫外线辐射（阳光照射），安装在室外的管道一般都要隔热、既能防止损失，还能免受紫外线的侵害。 如需对焊接部位作一些小纠正时，热熔接时，管材与管件最大偏离角度不得超过5度，焊完后应及时修正，如果不及时就会导致缺陷的产生。 要尽量避免管道的热弯曲。如果非用热弯不可，只能用热空气，禁止明火对管加热。 在输送热水时要考虑到PP-R管道的膨胀特性。 要尽量在工作台上进行工作，这样既能节省时间、又能提高系统的牢固程度。 只有使用瑞河牌系列的配套产品，我们的质量承诺才能生效。 全国免费电话：400-660-3775 公司手机号：15900992232 地址：上海市奉贤区姚新路188号 qq:1363896769 座机021-57460558
