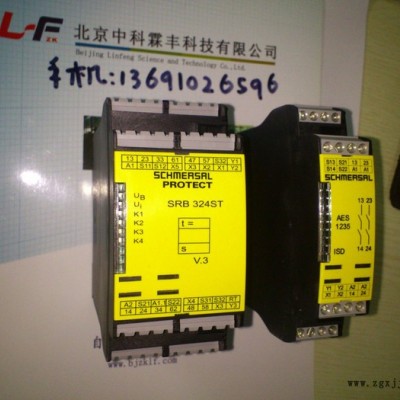

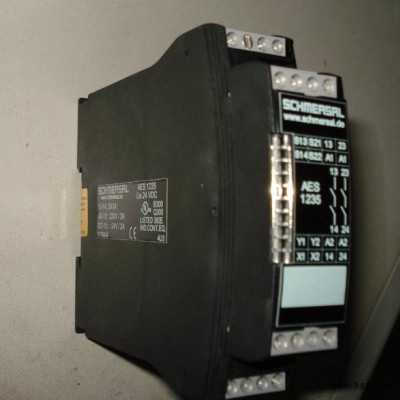

| 产品系列 | AES 1235 |
|---|---|
| 认证 | CE |
| 产地 | 德国 |
| 产品型号 | AES 1235 |
| 触点形式 | 转换型 |
| 额定电流 | 10A |
| 额定电压 | 24V |
| 线圈电源 | 24V |
| 应用范围 | 安全 |
| 执行质量标准 | 欧规 |
| 防护特征 | 半封闭 |
| 品牌 | 施迈赛 |
| 型号 | AES 1235 |
门监控器 和 紧急停止用安全控制模块
电机和非接触式开关的监控 (范围 AES) AES 123x AES 1235 添加产品到购物篮 AES 1235 数据表
? BNS系列磁安全传感器的监控? 2 安全触点, STOP 0
? 2 信号输出
| 数据 | 文件 | 图象 |
| 优选型号 | |
| 订货须知 | |
| 产品型号 | AES 1235 |
| 产品代码 | 101170049 |
| EAN 编号 | 4030661297118 |
| eCl@ss | 27-37-19-01 |
| 认证 | |
| 认证 | BG USA/CAN |
| 分级 | |
| 标准 | EN ISO 13849-1, IEC 61508 |
| PL | 向上 d |
| 控制类别 | 向上 3 |
| PFH值 | 1.0 x 10-7/h |
| - 注意 | 每年开关次数最大到50.000 和 在最大触点负载80%时 |
| SIL | 2 |
| 目标时间 | 20 年 |
| 通用属性 | |
| 产品名称 | AES 123x |
| 标准 | IEC/EN 60204-1, IEC 60947-5-3, EN 954-1, BG-GS-ET-14, BG-GS-ET-20 |
| 符合指令 (Y/N) | 有 |
| 气压 | EN 60068-2-3, BG-GS-ET-14 |
| 安装 | 卡接在符合标准EN 60715 的DIN导轨上 |
| 端子命名 | IEC/EN 60947-1 |
| 原料 | |
| - 外壳的原材料 | 塑料, 玻璃纤维增强热塑塑料, 通风 |
| - 触点材料 | Ag-Ni, 0,2 μm 镀金 |
| 重量 | 160 g |
| 起动条件 | 自动 或 起动按钮 |
| 起动输入（是/否） | 无 |
| 反馈电路(Y/N) | 有 |
| 起动测试(Y/N) | 无 |
| 断电后复位（Y/N) | 有 |
| 自复位功能(Y/N) | 有 |
| 带下降沿检测复位（Y/N) | 无 |
| 吸合延迟 | |
| - 自动启动延时通 | 可调整的 0,1 / 1.0 s |
| 断开延迟 | |
| - 紧急停止断开延时 | < 50 ms |
| 机械参数 | |
| 连接说明 | 螺丝连接 |
| 电缆截面 | |
| - 最小电缆截面 | 0,25 mm2 |
| - 最大电缆截面 | 2.5 mm2 |
| 带线 | 严格的 或 可调 |
| 紧固端子力矩 | 0,6 Nm |
| 可拆端子（是/否） | 无 |
| 机械寿命 | 20.000.000 操作次数 |
| 电子寿命 | 150.000 操作次数 为了 230 VAC, 5 A (cos φ = 1) |
| 抗冲击 | 30 g / 11 ms |
| 抗振动 到 EN 60068-2-6 | 10...55 Hz, 振幅 0,35 mm, ± 15 % |
| 周围条件 | |
| 周围温度 | |
| - 低环境温度 | 0°C |
| - 高环境温度 | +55 °C |
| 储存运输温度 | |
| - 最小的存储和传输温度 | ?25 °C |
| - 最大存储运输温度 | +70 °C |
| 防护等级 | |
| - 保护等级-外壳 | IP40 |
| - 保护等级-端子 | IP20 |
| - 保护等级-间隙 | IP54 |
| 空气间隙和爬电距离 到 IEC/EN 60664-1 | |
| - 额定冲击耐压 Uimp | 4.8 kV |
| - 过电压类别 | III 到 VDE 0110 |
| - 污染等级 | 2 到 VDE 0110 |
| 電磁兼容 ($missingShortName$) | |
| EMC等级 | 10 V/m |
| 电气参数 | |
| 额定直流控制电压 | |
| - 最小DC测量控制供电电压 | 20.4 V |
| - 最大DC测量控制供电电压 | 27.6 V |
| 额定交流控制电压，50 Hz | |
| - AC 50 Hz的最小测量供电电压 | - |
| - AC 50 Hz的最大测量供电电压 | - |
| 额定交流控制电压，60 Hz | |
| - AC 60 Hz的最小测量供电电压 | - |
| - AC 60 Hz的最大测量供电电压 | - |
| 接触电阻 | max. 100 mΩ |
| 功率消耗 | < 5 W |
| 操纵方法 | DC |
| 转换频率 | 1 Hz |
| 额定绝缘电压 Ui | 250 V |
| 额定工作电压 Ue | 24 VDC ±15% |
| 热测试电流 Ithe | 6 A |
| 工作电流 Ie | 0,2 A |
| 电子保护(Y/N) | 无 |
| 输入 | |
| 监控输入 | |
| - 短路识别（是/不) | 可选 |
| - 断线检测 (Y/N) | 有 |
| - 接地检测 (Y/N) | 有 |
| 关闭者数量 | 可调整的 1 件 - >0 件 |
| 开启者数量 | 可调整的 1 件 - >2 件 |
| 输入电阻 | 大约 4000 Ω 在GND |
| 输入信号"1" | 10 ... 30 VDC |
| 输入信号"0" | 0 ... 2 VDC |
| 电缆长度 | 1000 m 带，有 0,75 mm2 (为了 额定电压) |
| 输出 | |
| 停止类别 | 0 |
| 安全触点数量 | 2 件 |
| 辅助触点的数量 | 0 件 |
| 信号输出数量 | 2 件 |
| 开关容量 | |
| - 安全触点的容量 | min. 10 mA, max. 6 A |
| - 信号/诊断输出的开关容量 | min. Ue ?4V / Y1, Y2: max. 100 mA |
| 保险丝额定值 | |
| - 安全触点的保护 | 6 A D型玻璃保险 |
| - 信号/诊断输出的保险丝容量 | 防止短路, P-型 |
| 信号输出 | Y1: 授权操作, 安全触点 通; 2 Y非授权操作 关:, 安全触点 |
| 应用类别 到 EN 60947-5-1 | AC-15: 230 V / 3 A DC-13: 24 V / 2 A |
| 带信号功能的无延时半导体输出的数量 | 2 件 |
| 带信号功能的无延时接触式输出的数量 | 0 件 |
| 带信号功能的延时半导体输出的数量 | 0 件 |
| 带信号功能的延时接触式输出的数量 | 0 件 |
| 带信号功能的安全、无延时半导体输出的数量 | 0 件 |
| 带信号功能的安全、无延时接触式输出的数量 | 0 件 |
| 带信号功能的安全、延时、半导体输出的数量 | 0 件 |
| 带信号功能的安全、延时、接触式输出的数量 | 0 件 |
| LED开关转换情况显示 | |
| LED开关转换情况显示 (Y/N) | 有 |
| LED的数量 | 1 件 |
| 完整诊断系统 ISD | |
| 完整诊断系统 ISD | |
| - 下述故障被安全继电器记录并且由ISD显示。 | |
| - 门触点打开或关闭失灵 | |
| - 开关接线的交叉或短路监控 | |
| - 开关连接中断 | |
| - 继电器吸合和释放故障 | |
| - 输入电路或安全监控模块的继电器控制电路错误 | |
| 混合数据 | |
| 应用 | 安全传感器 监控系统 |
| 尺寸 | |
| 尺寸 | |
| - 宽度 | 22.5 mm |
| - 高度 | 100 mm |
| - 深度 | 121 mm |
| 注意 | |
| 感性负载（如接触器，继电器等等）采用合适的电路来抑制。 | |
| 注意 - 接线图例 | |
| 保护 1个门高达到 PL d 和控制类别 3 | |
| 监控1防护门，每个都带一个BNS系列安全磁传感器 | |
| 反馈电路监控接触器K3和K4 的位置。 | |
| 起动按钮 一个起动按钮 (NO) 可以接在反馈回路里。当门关闭后，安全输出回路并没有闭合，直到起动按钮操作后. | |
| 如果既没有启动按钮也没有反馈回路连接，一个跳线连接必须装在X1和 A1之间。 | |
| 如果只有1个外部继电器或接触器用于切断负载，且外部接触器的故障能够被证明排除或存档备案，比如采用了低于额定值使用的可靠的接触器。该系统可以被分类为控制类别3 到EN 954-1。第二个接触器通过冗余技术切断负载，增加了安全等级。 | |
| 2NC触点的更改： 通过短接端子A1和X2，安全继电器监控模块可以实现对两个NC触点的监控，但不具有短路识别功能。 | |
| 安全输出延迟时间扩展： 延迟时间可以通过改变单元面板下的跳线连接位置把时间从0,1s增加到1s. | |
| 接线图给出的是防护门关闭且未上电的状态。 | |
| 故障显示和导致原因分析的ISD表（综合系统诊断）见附录中。 | |
| | |
| 凯.安. 施迈赛, M?ddinghofe 30, D-42279 伍泊塔 资料和数值已经过检查，但不排除技术修改和错误。 Generiert am 31.03.2017 - 18:53:39h Kasbase 3.2.6.F.64I | |
