超声波金属直探头5Z10N|5Z14N|5Z20N|10Z6N|10Z10N通用塑料外壳|目前最新的【产品供应】

产地	河北
是否进口	否
订货号	TT1000
加工定制	是
类型	超声探伤仪
测量范围	0-100mm
分辨率	1-5MHz
尺寸	1-45（mm）
重量	0.01（kg）
是否跨境货源	是
品牌	飞泰或OEM
型号	国标

超声波金属直探头5Z10N|5Z14N|5Z20N|10Z6N|10Z10N通用塑料外壳

公司介绍

石家庄飞泰检测仪器有限公司专生产加工各类超声波探头、批发、零售、OEM、定制，本公司有从事超声波检测和超声波探头研究开发具有二三十年经验和技术的专家，主要生产超声波探伤仪、换能器、连接线、高频接插件等检测器材。产品广泛应用于航空、航天、航海、铁道、机械、压力容器，锅炉、焊接、化工、煤矿、桥梁、冶金等检测部门。

可广泛应用特检院/所、建设工程质量检测站、机械制造、铁路交通、钢铁冶金、钢结构焊缝、船舶焊缝、石油、化工新能源、天然气装备、国防部门、学校实验室等领域探伤使用

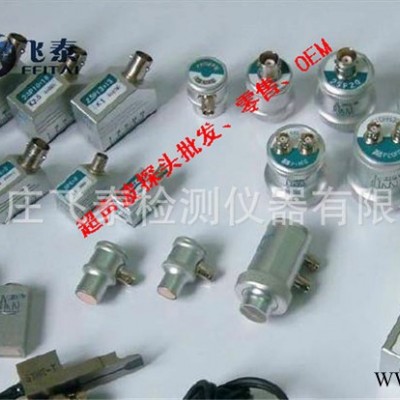

本公司公司品种齐全：直探头(硬保护膜)、直探头 (软保护膜)、斜探头、双晶片斜探头、表面波探头、回波探头、双晶片直探头、小角度探头、小径管探头、板波探头、爬波探头、薄板探头、可变角探头、路轨探头、车轴探头、活塞探头、双晶轴瓦探头、闸瓦探头、液浸式探头、充水探头、双晶充水探头、液晶聚焦探头、接触式聚焦探头、接触式聚焦斜探头、常规测厚探头、小径管测厚探头、中温测厚探头、高温测厚探头。

探头类型

直探头：产生的超声波为垂直于探头表面的纵波声速。直探头的用途非常广泛，典型的用途包括锻件、铸件、棒材、板材、轴类等。

斜探头:进行斜射探伤用的探头，主要用于横波探伤。斜探头由斜块、压电晶片、吸声材料、外壳、插座等组成。

进行垂直探伤用的单晶片探头，主要用于纵波探伤。直探头由插座、外壳、保护膜、压电晶片、吸声材料等组成。

小晶片探头：（直径<=12mm），探头线接口为Q6插座，其他晶片探头，探头线接口为Q9插座。

双晶探头：装有两个晶片的探头，一个作为发射器，另一个作为接收器。又称分割式探头、或者联合双探头。双晶探头主要由插座、外壳、隔声层、发射晶片、接收晶片、延迟块等组成。

表面波探头：发射和接收表面波的探头。表面波是沿工件表面传播的波，幅值随表面下的深度迅速减少，传播速度是横波的 0.9倍，质点的振动轨迹为椭圆。表面波探头在被检工件的表面和近表面产生表面波。

路轨探头：含保护靴（膜）、探头芯和探头线的整体探头，用于在役钢轨野外探伤作业，配套多通道A型显示钢轨超声波探伤仪。符合《钢轨超声波探伤探头技术条件》TB/T2634-1995 的要求。

通用直探头：

1Z30N|2Z10N|2Z20N|2.5Z10N|2.5Z14N|2.5Z20N|5Z10N|5Z14N|5Z20N|10Z6N|10Z10N|

窄脉冲直探头：

1C30N|2C10N|2C20N|2.5C10N|2.5C20N|5C10N|5C20N|10C6N|10C10N|

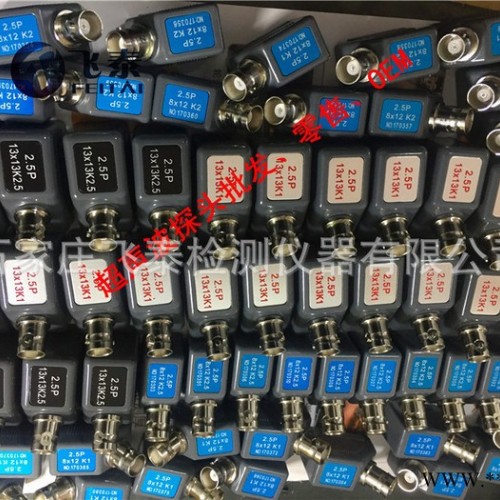

横波斜探头（折射角表示）：

1.25Z20*20A40|1.25Z20*20A45|2Z10*10A45|2Z10*10A60|2Z10*10A65|2Z10*10A70|2Z14*14A45|2Z14*14A60|2Z14*14A65|2Z14*14A70|2Z20*20A45|2Z20*20A60|2Z20*20A65|2Z20*20A70|2.5Z10*10A45|2.5Z10*10A60|2.5Z10*10A65|2.5Z10*10A70|2.5Z8*12A60|2.5Z8*12A45|2.5Z8*12A65|2.5Z8*12A70|2.5Z10*16A45|2.5Z10*16A60|2.5Z10*16A65|2.5Z10*16A70|2.5Z14*14A45|2.5Z14*14A60|2.5Z14*14A65|2.5Z14*14A70|2.5Z20*20A45|2.5Z20*20A60|2.5Z20*20A65|2.5Z20*20A70|5Z10*10A45|5Z10*10A60|5Z10*10A65|5Z10*10A70|5Z8*12A45|5Z8*12A60|5Z8*12A65|5Z8*12A70|5Z10*16A45|5Z10*16A60|5Z10*16A65|5Z10*16A70|5Z14*14A45|5Z14*14A60|5Z14*14A65|5Z14*14A70

横波斜探头（K值表示）：

1.25Z20*20K0.8|1.25Z20*20K1|2Z10*10K1|2Z10*10K1.5|2Z10*10K2|2Z10*10K2.5|2Z10*10K3|2Z14*14K1|2Z14*14K1.5|2Z14*14K2|2Z14*14K2.5|2Z14*14K3|2Z20*20K1|2Z20*20K1.5|2Z20*20K2|2Z20*20K2.5|2Z20*20K3|2.5Z10*10K1|2.5Z10*10K1.5|2.5Z10*10K2|2.5Z10*10K2.5|2.5Z10*10K3|2.5Z8*12K1|2.5Z8*12K1.5|2.5Z8*12K2|2.5Z8*12K2.5|2.5Z8*12K3|2.5Z10*16K1|2.5Z10*16K1.5|2.5Z10*16K2|2.5Z10*16K2.5|2.5Z10*16K3|2.5Z14*14K1|2.5Z14*14K1.5|2.5Z14*14K2|2.5Z14*14K2.5|2.5Z14*14K3|2.5Z20*20K1|2.5Z20*20K1.5|2.5Z20*20K2|2.5Z20*20K2.5|2.5Z20*20K3|5Z10*10K1|5Z10*10K1.5|5Z10*10K2|5Z10*10K2.5|5Z10*10K3|5Z8*12K1|5Z8*12K1.5|5Z8*12K2|5Z8*12K2.5|5Z8*12K3|5Z10*16K1|5Z10*16K1.5|5Z10*16K2|5Z10*16K2.5|5Z10*16K3|5Z14*14K1|5Z14*14K1.5|5Z14*14K2|5Z14*14K2.

小径管斜探头

2.5Z6×6K2.5、2.5Z6×6K3、2.5Z6×6A70、2.5Z6×6K2.5J、2.5Z6×6K3J、2.5Z6×6A70J、5Z6×6K2.5、5Z6×6K3、5Z6×6A70、5Z6×6K2.5J、5Z6×6K3J、5Z6×6A70J

水浸式直探头/双晶探头

2.5Z14SJ 、2.5Z14SJ30DJ、2.5Z14SJ30XJ、2.5Z20SJ、2.5Z20SJ50DJ、2.5Z20SJ50XJ、5Z10SJ、5Z10SJ30DJ、5Z10SJ30XJ、5Z14SJ、5Z14SJ30DJ、5Z14SJ30XJ、5Z20SJ、5Z20SJ50DJ、5Z20SJ50XJ、5Z20FG10ZSJT、5Z20FG15ZSJT、5Z20FG20ZSJT、5Z20FG30ZSJT、2.5Z20FG10ZSJT、2.5Z20FG15ZSJT、2.5Z20FG20ZSJT、2.5Z20FG30ZSJT、5Z14FG10ZSJT、5Z14FG15ZSJT、5Z14FG20ZSJT、5Z14FG30ZSJT、2.5Z14FG10ZSJT、2.5Z14FG15ZSJT、2.5Z14FG20ZSJT

表面波探头

2.5Z6×6BM、2.5Z8×12BM、2.5Z10×10BM、5Z6×6BM、、5Z8×12BM、5Z10×10BM

可变角度探头

2.5Z10×8KB、2.5Z10×16KB、5Z10×8KB、BH-50

超声波金属直探头5Z10N|5Z14N|5Z20N|10Z6N|10Z10N通用塑料外壳

超声波探头型号规格、频率(MHz)、晶片尺寸(mm)、频率(MHz)、K值、角度

超声波探头规格如下：表1

0.5P20

0.5P28

1.25P14

1.25P20

1.25P28

2.5P14

2.5P20

2.5P28

5N14

5P14

5P20

1P13*13 K1

1P13*13 K1.5

1P13*13 K2

1.25P13*13 K0.8

1.25P13*13 K1

1.25P13*13 K1.5

1.25P13*13 K2

1.25P13*13 K2.5

1.25P13*13 K3

1.25P18*18 K0.8

1.25P18*18 K1

1.25P18*18 K1.5

1.25P18*18 K2.0

1.25P18*18 K2.5

5P9*9 K1

5P9*9 K1.5

5P9*9 K2

5P9*9 K2.5

5P9*9 K3

2.5P6*8 K0.8

2.5P6*8 K1

2.5P6*8 K1.5

2.5P6*8 K2

2.5P6*8 K2.5

2.5P6*8 K3

5P9*9 K0.8

1.25P13*13 K3

2.5P10*16 K0.8

2.5P10*16 K1

2.5P10*16 K2.5

2.5P10*16 K2

2.5P10*16 K2.5

2.5P10*16 K3

2.5P13*13 K0.8

2.5P13*13 K1

2.5P13*13 K2.5

2.5P13*13 K2

2.5P13*13 K2.5

2.5P13*13 K3

2.5P18*18 K0.8

2.5P18*18 K1

2.5P18*18 K2.5

2.5P18*18 K2

2.5P18*18 K2.5

2.5P18*18 K3

5P10*16 K1

5P10*16 K0.8

5P10*16 K1.5

5P10*16 K2

5P10*16 K2.5

5P10*16 K3

5P13*13 K0.8

5P13*13 K1

5P13*13 K1.5

5P13*13 K2

5P13*13 K2.5

5P13*13 K3

2.5P8*12 K0.8

2.5P8*12 K1

2.5P8*12 K1.5

2.5P8*12 K2

2.5P8*12 K2.5

5P8*12 K3

5P6*6 K0.8

5P6*6 K1

5P6*6 K1.5

5P6*6 K2

5P6*6 K2.5

5P6*6 K3

5P6*8 K0.8

5P6*8 K1

5P6*8 K1.5

5P6*8 K2

5P6*8 K2.5

5P6*8 K3

1.25P20 F5

1.25P20 F15

2.5P10 F5

2.5P10 F8

2.5P10 F10

2.5P14 F5

2.5P14 F10

2.5P14 F15

2.5P14 F20

2.5P14 F30

2.5P20 F5

2.5P20 F10

2.5P20 F15

2.5P20 F20

2.5P20 F30

5P6 F5

5P6 F8

5P8 F5

2.5P9*9 K2.5

2.5P9*9 K3

5P8*12 K0.8

5P8*12 K1

5P8*12 K1.5

5P8*12 K2

5P8*12 K2.5

2.5P8*12 K3

2.5P9*9 K0.8

2.5P9*9 K1

2.5P9*9 K1.5

2.5P9*9 K2

5P8 F8

5P8 F10

5P10 F5

5P10 F8

5P10 F10

5P14 F5

5P14 F10

5P14 F15

5P14 F20

5P14 F30

5P20 F5

5P20 F10

5P20 F15

5P20 F20

5P20 F30

2.5P18*18 62°

2.5P18*20 72°

2.5P6*8 62°

2.5P6*8 72°

2.5P8*12 62°

2.5P8*12 72°

5P6*8 62°

5P6*8 72°

5P8*12 62°

路轨探头

0+37°

37°

70°

37+0°

37+70°

70+70

超声波探头规格如下：表2

名　称	规　格	名　称	规　格
直探头	0.5P28	斜探头	2.5P6×8K1、1.5、2、2.5、3
	1.25P20		2.5P8×12K0.8、1、1.5、2、2.5、3
	1.25P28		2.5P9×9K0.8、1、1.5、2、2.5、3
	2.5P6		5P6×8K0.8、1、1.5、2、2.5、3
	2.5P8		5P8×12K0.8、1、1.5、2、2.5、3
	2.5P10		5P9×9K0.8、1、1.5、2、2.5、3
	2.5P12		1.25P13×13K1、1.5、2、2.5、3
	2.5P14		1.25P18×18K0.8、1、1.5、2、2.5、3
	2.5P20		2.5P10×16K0.8、1、1.5、2、2.5、3
	2.5P28		2.5P13×13K0.8、1、1.5、2、2.5、3
	5P6		2.5P18×18K0.8、1、1.5、2、2.5、3
	5P8		5P10×16K1、1.5、2、2.5、3
	5P10		5P13×13K1、1.5、2、2.5、3
	5P12		2.5P20，2.5P14K1、1.5、2、2.5、3
	5P14		2.5P2030、36.5、40、45、50度（可拆式）
	5P20		5P20 30、36.5、40、45、50度（可拆式）
	10P10		2.5P1430、36.5、40、45、50度（可拆式）
窄脉冲	5N14		5P1430、36.5、40、45、50度（可拆式）
	10N6	小角度	2.5P13×132～10度（固定式）
	测厚探头		2.5P142～10度（可拆式、固定式）
回　波	BH-50		2.5P202～10度（可拆式、固定式）
路　轨	37度　70度		5P142～10度（可拆式、固定式）
路　轨	0度＋37度		5P202～10度（可拆式、固定式）
非金属	250K-P40F	分割式	2.5P14FGF5、10、15、20、30
	100K-P40F		2.5P20FGF5、10、15、20、30
	50K-P28F		5P14FGF5、10、15、20、30
	25K-P28F		5P20FGF5、10、15、20、30
	12.5K-P40	水　浸	2.5P252.5P202.5P14
	增压式探头(50、100米线)	水　浸	5P205P145P1210P5
表面波	2.5P6×862、72度	充　水	2.5P202.5P145P205P14
	2.5P8×1262、72度	充　水	水套（配充水式探头）
	5P6×862、72度	变　角	2.5P10×16，0～90度（可变角度）
	5P8×1262、72度	变　角	2.5P10×16，0～90度（可变角度）
专　用

探头线

Q9-Q9-2m、Q9-Q9、Q6-J3-F、Q6-Q9、BNC-C-J3-2m、C5-Q9、C9-Q9

超声波金属直探头5Z10N|5Z14N|5Z20N|10Z6N|10Z10N通用塑料外壳
