| 材质 | CPVC |
|---|---|
| 产地 | 江西 |
| 厂家 | 中辉 |
| 规格 | 73 |
| 执行质量标准 | 行标 |
| 含量 | 100 |
| 品牌 | 中辉 |
| 加工定制 | 是 |

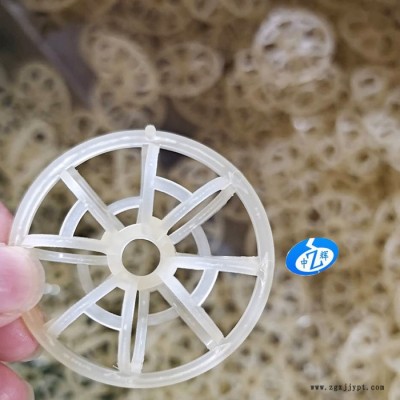

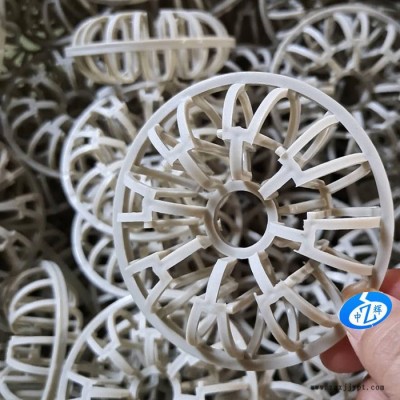

CPVC泰勒花环填料是由12个小圆环按径向排列而组成的一个大扁球体。由于填料的空隙处能有较高的持液量，可使塔内液体的停留时间较长，从而增加了气液两相的接触时间，提高了填料的传质效率。
离子膜烧碱工艺中，要求塔填料具有耐60-90℃以上热碱、LU气和次氯酸的腐蚀，一般金属填料和陶瓷填料均不耐热碱腐蚀，后者还容易破损，存在堵塞现象，造成塔设备分离效果差，更换频繁。普通塑料填料不耐LU气次氯酸的腐蚀。国外大多采用聚四氟乙烯、聚偏氟二乙烯塑料填料，但材料成本相当昂贵，且不宜注塑成型。氯化聚氯乙稀（简称CPVC）花环填料，则完全克服了上述缺点，它既可以耐60-90℃以上热碱腐蚀，也可以耐LU气及次氯酸、次氯酸纳的腐蚀，材料成本适中，可完全满足氯碱行业的使用要求。填料的材质采用改性的CPVC原料。CPVC是一种饱和状态的高含氯量树脂，其含氯量为62-68%。我们将CPVC粉料与5-8%的LH改性剂相配合，在110-200℃ 的温度下加工成粒料进行注塑成型，使其达到理想的热稳定性、抗冲击性及耐腐蚀性。填料的结构为双圆花环，抗压强度高，填料之间相互重叠小、比表面积大、流体阻力压降小，塔内不易堵塞，分离效果好，使用寿命长。
泰勒花环填料具有空隙率大，压降和传质单元高度低，泛点高、汽液接触充分、比重小、传质效率高等特点。
泰勒花环填料应用于各种介质中的使用温度为60-150摄氏度，多用于气体洗涤、净化塔中。
| 规格 D×H×S(mm) | 比表面积 m2/m3 | 空隙率 % | 堆积重量 Kg/m3 | 堆积个数 n/m3 |
| Φ25×9×（1.5×2） | 269 | 82 | 103 | 170000 |
| Φ47×19×（3×3） | 185 | 88 | 85 | 32500 |
| Φ51×19×（3×3） | 180 | 89 | 75 | 25000 |
| Φ59×19×（3×3） | 150 | 92 | 70 | 17500 |
| Φ73×28×（3×4） | 127 | 89 | 55 | 8000 |
| Φ95×37×（3×6） | 94 | 90 | 53 | 3600 |
| Φ145×48×（3×6） | 65 | 95 | 55 | 1100 |
021-80107851
