驼峰支撑板_不锈钢304、321、316L驼峰支撑_PP、RPP、CPVC塑料梁型喷射式填料支承板_精填牌萍乡金达莱

产品价格1750.00元/套

产品品牌精填牌

最小起订≥1 套

供货总量7985 套

发货期限自买家付款之日起 天内发货

浏览次数767

企业旺铺https://www.zgxjjypt.com/com/jdalai92/

更新日期2021-11-18 09:50

企业主推产品

诚信档案

萍乡市金达莱化工填料有限公司

会员级别:企业会员

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 萍乡市金达莱化工填料有限公司

企业名片

萍乡市金达莱化工填料有限公司

联 系  人:胡奕晖(先生) 总经理

联系固话:086-0799-6791683

联系地址:中国江西省萍乡市安源区萍乡市安源区永新路4-102号

【友情提示】:来电请说明在橡塑行业网看到我们的,谢谢!

商品信息

基本参数

品牌:

精填牌

所在地:

江西 萍乡市

起订:

≥1 套

供货总量:

7985 套

有效期至:

长期有效

含量≥:

100(%)

厂商:

萍乡市金达莱化工填料有限公司
详细说明
含量≥ 100(%)
厂商 萍乡市金达莱化工填料有限公司
材质 金属碳钢 不锈钢201 304 316L,塑料CPVC
厂家 萍乡市金达莱化工填料有限公司
规格 DN300-4000
执行质量标准 HG/T21512-95 梁型气体喷射式填料支撑板
品牌 精填
加工定制



驼峰支撑板_不锈钢304、321、316L驼峰支撑_PP、RPP、CPVC塑料梁型喷射式填料支承板_精填牌萍乡金达莱

驼峰支撑板 萍乡金达莱

一、驼峰支撑板介绍:

     驼峰支撑板全称梁型气体喷射式填料支承板,也称驼峰支撑板、驼峰支承板。我公司生产的驼峰支撑有几种材质,塑料的有聚丙烯、增强聚丙烯、CPVC氯化聚氯乙烯驼峰支撑;金属的有碳钢、不锈钢304、304L、321、316、316L等材质,也可按要求生产不同材质的驼峰支撑,以适应不同的耐温、耐化学腐蚀介质要求。驼峰支撑可根据塔径大小由一定单元开孔波纹组合而成的综合性能优良的散堆填料支承板。产品若干条支承梁元件组装而成。其立体结构的支承板,有利于加大开孔面积,使开孔面积在99.9%左右,开孔面积的原则是开孔率必须大于填料层的孔隙率,否则支撑板构成“瓶劲”区,使塔负荷降低,开孔面积与结构、材质、塔径有关,一般占塔截面的70~99.9%,对于不锈钢金属驼峰支撑板应选99.9%%。

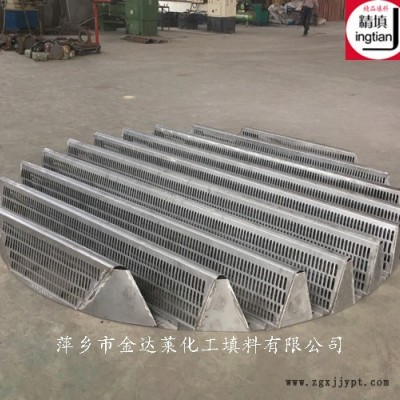

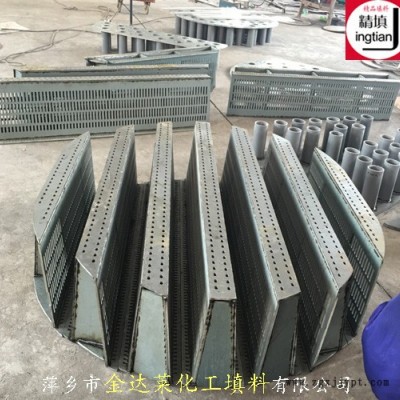

我公司生产的各种材质及形状的驼峰支撑板

     驼峰支撑每条梁的宽度为290mm,高为250-300mm;各条梁底面间用定距凸台保持10mm左右的间隙供向下排液。梁上供气体喷出的用钢板冲压制成型的长条形侧孔孔尺寸应不使10mm填料漏下为宜,长条孔的尺寸,无论塔径大小,一律开设为12mm×45mm的长圆孔。支承板由多块梁型支承板拼装而成,为可拆结构,能从人孔进入塔内。

驼峰支撑板结构示意图 萍乡金达莱

驼峰式填料支撑板结构示意图

      驼峰支承板的流体力学性能,气液流道分开,气相通过支承板上的侧面开孔向填料层喷射,液相则通过支承板底部开孔流向下层填料,故气液畅通无阻,且分布均匀,还能避免气液间的相互夹带,允许气液通量大,液体喷淋密度可高在240 m3/ m2.h,正常操作时的压降约62Pa,**大为小于200Pa.产品的各种规格尺寸要求我向我公司索取行业标准《梁型气体喷射式填料支承板》(HG/T21512-95).

二、结构特点:

      1)产品支承板刚性好,允许载荷大,能可靠地支撑加于其上的各种压力;

      2)填料颗粒或碎片不易堵塞孔口,对于小于DN25的填料可在支承板上先整砌一层30mm高的填料,再堆入小填料;

      3)质量轻、节省材料。

      4)单体组合式结构,便于从入孔安装。

三、使用性能:

驼峰支撑板液体通量可达200m3/ m2.h,**大压降为69Pa.适用于25mm以上的各种散装填料,因此侧孔宽度以25mm填料不致漏出为度.对于更小的填料,可在支撑板上先整一层300mm高的稍大些的填料,再堆小于25mm的填料,也可在驼峰上面盖上一层小尺寸的钢板网。塔径超过3米的大塔,中间要加工字梁支承以加强刚度。工字梁与焊在塔壁上的支座固定.

四、安装要求:

       我公司可提供安装图纸,并附带紧固件和连接件。安装前应清除其表面的油污、铁锈;主支承梁的装配定位:梁中心线应通过塔体在该处的横截面中心,其偏差不得超过±2mm;主支承梁安装后,其上表面与支承圈上表面应在同一水平面上,该水平度偏差应小于等于2mm.

五、产品应用:

     驼峰支撑板用于填料吸收塔、洗涤塔、蒸馏塔等。如30万吨合成氨/年装置中CO2填料吸收塔、溶剂再生塔均采用驼峰支撑板。目前应用于颗粒填料如不锈钢钢鲍尔环填料塔,产品广泛应用于炼油、化工、化肥、乙烯和制氧等领域,已应用的**大直径达10m以上。

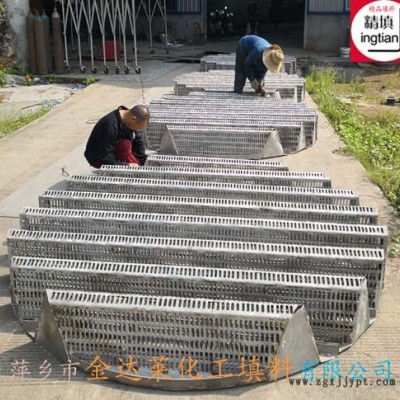

公司驼峰支撑板生产现场

我公司生产材质为304L不锈钢驼峰支撑

我公司生产的聚丙烯烯材质驼峰支撑

CPVC塑料驼峰支撑

我公司按天津大学图纸生产的不锈钢316L驼峰支撑

     萍乡金达莱生产化工塔内件驼峰支撑板、槽式液体分布器、液体再分布器、气体分布器、收集器、可拆式槽盘式气液分布器等化工塔内件,以及陶瓷、塑料、金属、散堆填料和规整波纹填料,油气处理三相分离器填料、油水分离填料、不锈钢斜管填料、气液分离填料、TP板、瓷球、以及分子筛、活性氧化铝、活性炭、硅胶、稀土瓷砂、陶粒滤料、轻瓷规整填料、微孔陶瓷过滤砖、板、管等化工设备用填料。产品用于炼油、冶金、煤气、制氧等行业的干燥塔、吸收塔、冷却塔、洗涤塔、再生塔中起支撑、覆盖、过滤、气液传质作用。我公司多年从事研究,开发塔内件产品、化工填料。现有规整及散堆两大系列共100多个品种。主要材质有金属类有:不锈钢、碳钢、纯钛、铝合金;塑料类有:PP、RPP、PVDF、CPVC、PVC、聚四氟乙稀、尼龙等;陶瓷类;塔内件产品有50多种。广泛应用于化工、化肥、烧碱、石化、电力、制药等行业,起到了增效、降耗的作用,使企业获得可观的综合经济效益。

     我厂一贯奉行质量是企业的生命,用户是我们的上帝的精神,先后与国内10多家化工科研单位设计院签定长年技术合作协议,并聘用专业技术管理人才,从产品开生产、检测及售后服务,使用信息反回等一整套严密的管理体系,企业在已通过ISO9001国际认证,企业先后被评为市级重合同,守信用单位。


公司具体化工塔内件产品如下:

      化工塔内件驼峰支撑板、槽盘式气液分布器、液体再分布器、槽式液体分布器、管式分布器(排管式)、304、321、316L不锈钢斜板填料、TP板填料、塑料格栅、卡子/垫片、支撑/格栅、栅板、多孔筛板、丝网除沫器、泡罩/泡罩塔板、浮阀(条形、F1、ADV浮阀)浮阀塔板、四氟格栅/分布器、支承液体分布器、液体再分布器、液体收集器、填料支撑板、折流板除雾器、压栅、龟甲网、喷头、喷嘴、折流板、捕雾器、径向侧导喷射塔盘、陶瓷过滤器。

     我公司技术负责人胡建林起草了化工行业标准《工业活性氧化铝》(HG/T3927-2007)、以及陶瓷填料标准《陶瓷塔填料技术条件》(GB/T18749-2008),并起草了其他多项化工填料标准,如《工业瓷球-开孔瓷球》(HG/T3683.3-2000)、《塑料塔填料技术条件》(HG/T3986-2007)、《化工陶瓷环孔支撑剂》(HG/T4369-2012)等。

      我公司产品现货充足、品种独特、质量优良、价格适中、交货及时、材料正宗全新料,服务**。以优于国内、国际标准的厂控标准,满足顾客对产品实物质量的期望和要求。所有产品由非金属材料和设备质量监测中心检验认证。公司所生产产品经质量技术监督局三年连续抽样检测均合格。产品应用遍及全国五百多家用户,一致获得客户高度认可。

面向二十一世纪,公司将继续奉行“树立**意识,提供**填料;重视合同,规范运作,确保质量,信誉承诺”的宗旨,凭技术开拓市场,凭管理增创效益,凭服务树立形象。用对自我的永远不满意,来换取顾客的永远满意。公司生产设备、生产工艺先进,技术力量雄厚,重视产品质量,检测设备齐全。着力为客户提供放心满意的产品! 欢迎来人来电咨询、采购萍乡金达莱驼峰支撑产品。如您有需要请联系我们:萍乡市金达莱化工填料有限公司 销售负责人我们将在驼峰式填料支撑板的内在质量上严格把关,做好包装、运输、发货等各个环节,确保将**价廉的产品送到客户使用现场。联系方式如下:
