| 材质 | 不锈钢 |
|---|---|
| 电源电压 | 220V |
| 功率 | 350（W） |
| 规格 | 35*60*100 |
| 空气源 | 0-0.8MPA |
| 用途 | 点胶 |
| 品牌 | 控诺/KN |
| 型号 | K3-441D |
| 加工定制 | 是 |
| 吐出时间调节 | 0.01（S） |
| 吐出频率 | 6000（次/分） |
| 最小吐出量 | 0.001（ml） |

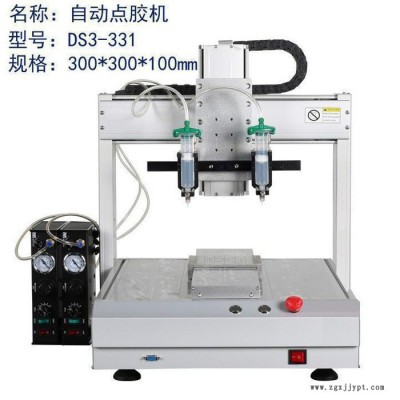

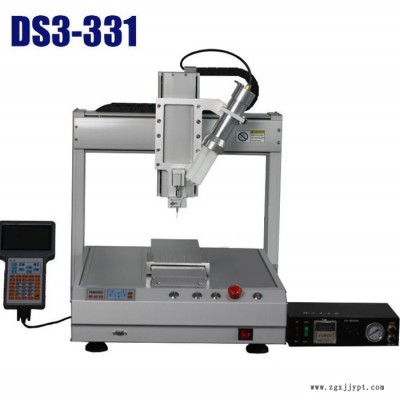

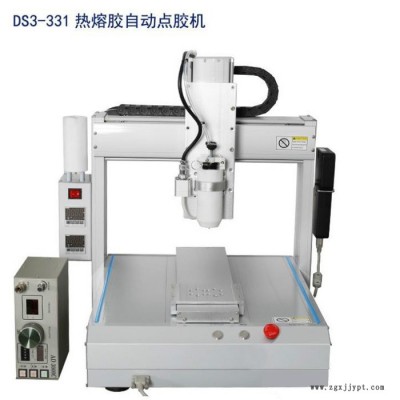

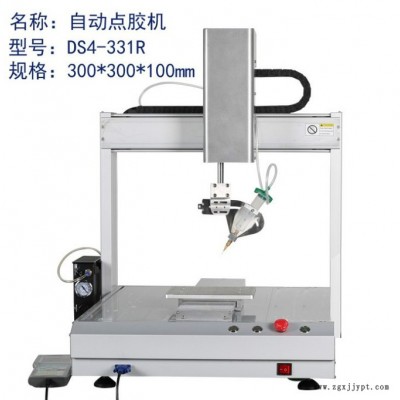

自动点胶机是一套三维、高精度的专用运动控制系统别名（自动点胶机、三轴点胶机、四轴点胶机、双工位点胶机、），该系统为用户提供了更多的编程指令、更大的存储空间、更快的速度、更丰富的参数设置，桌面式全自动点胶机是由三轴/多轴机械手平台搭配点胶控制系统、胶阀/针筒、储料桶等组而成。不同的用途不同的搭配，使用灵活。降低人工成本、降低工人劳动强度、是智能制造改善**利器，我司专业代理有日本进口IEI、武藏点胶机，并依托日本技术自主研发各类性高性价比点胶机。
适用行业：
半导体封装、PCB板零件固定及保护、LCD玻璃机封装及贴、移动电话机板点胶、按键类 产品点胶、扬声器封装及点胶、电池盒点胶、汽车零配件涂胶、五金零件封装涂胶、定量液体填充、芯片邦定等。
适应胶水：
UV胶、硅胶、AB胶、EPOXY(黑胶)、白胶、EMI导电胶、SILICON、环氧 树脂、瞬间胶、银胶、红胶、锡膏、散热膏、防焊膏、透明漆、螺丝胶等。
润滑脂、油墨、化学酶、电池电解液、荧光粉、导热粘合剂、耐高温粘合剂、紫外线固化粘合剂、快干胶、密封胶、热熔胶、润滑脂、防焊膏、透明漆、螺丝固定剂、涂覆材料、各类灌封胶。
一、机器特点：
1、 具有画点、线、弧、圆，不规则曲线连续补间输入程序等功能及可三维点胶；
2、任意点,线,面,圆弧等不规则曲线连续点胶功能。
3、高速、低噪音日本步进电机使点胶更好。
4、静电消除器可以把静电消除在±100V以内
5、点胶力度自动补偿功能，使操作更加方便。
6、XY的区域阵列，平移旋转运算功能，反用料盘，适用不同工作的定位。
7、全自动点胶机，可实现三维、四维路径点胶，可在产品表面、外壁、垂直面、
缝隙内、球形曲面进行快速打点、画线、画圆及各种不规则图形**定位，
**控胶，不拉丝，不漏胶，不滴胶。
8、超大工作台面一次可以摆放多个产品，点胶更加有效率，可根据产品大小定
制各种工作台面机型。
9、可配多个点胶头，同时作业，成倍提高点胶效率。
10、适用各浓度的胶水，油漆，油墨等液体点胶，可加配大容量压力桶储胶作业，
节省换胶时间。
规 格 K3-331CCD
自动点胶机械手规格参数 有效行程 300*300*100
有效负载 10KG
速度控制 XY：Max.500(mm/s)；Z：Max.250(mm/s)；
重复定位精度 ±0.01mm
程序容量 1000点/1File
控制方式 PTP/3维补插
编程方式 手持式编程器
电机类型 标准：步进电机+同步带（或伺服电机+滚珠丝杆型）可按照客户要求订制
精密控制器规格参数 品牌 日本IEI
型号 AD3000C
吐出压力范围 20-690KPa
吐出时间范围 0.001—9.999sec; 0.01—99.99sec
真空回吸 有
对应材料粘度 低—高粘度
消费电力 9.0VA(MAX)
外形尺寸 (W)160*(D)160(H)*70mm
配 置 列 表
序号 名称 品牌 主要配置
1 导轨 上银 PMI系列 5条 6个滑块
2 皮带 米思米 Z轴采用丝杆+皮带，其它轴采用皮带
3 步进电机200W 日本松下 XY轴数量2台，Z轴1、R轴各1台，共4台
4 电机驱动 日本松下 4个驱动器
5 轴承 日本NSK 日本NSK
6 电缆 卡迪夫 知名高柔性耐折电缆，芯线国标0.5mm^2
7 光电原件 OMRON 原厂日本OMRON系列，3套
8 轮流风机（风扇） 台湾有全 BB92静音系列
9 前机盖，后板盖，底板 上海红波开关 开，关，启动，急停等全套按键
10 系统 全职 专业焊锡机系统
1 X轴 W100-S-B-500-L1 500mm/S（有效行程300mm）
2 Y轴 W100-S-B-500-L1 500mm/S（有效行程300mm）
3 Z轴 W100-S-B-500-L1 300mm/S（有效行程100mm）
4 R轴 360度旋转
