SPE-1020-E-II SPE-1010-E-II 新华三业务母板

属性

主控板型号

SR02SRP1M3

SR02SRP1E3

SR02SRP2E3

SR02SRP1F3

SR02SRP2F3

SR02SRP1G3

SR02SRP2G3

SDRAM

缺省1GB，可扩展至2GB

缺省2GB，可扩展至4GB

缺省配置1GB，可扩展至4GB

CF卡

缺省1GB

缺省256MB，可扩展至1GB

缺省1GB

缺省1GB

单板尺寸（包括拉手条在内）

400mm×380mm×40mm（W×D×H）

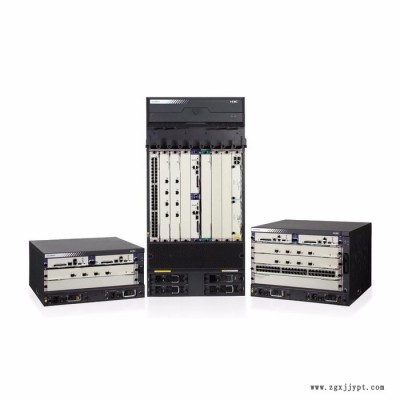

适用的路由器

SR8802

SR8805/SR8808/SR8812

接口类型

·     1个Console口

·     1个AUX口

·     1个网管口

·     1个RS232/485口，RS485支持级联

·     1个CF卡插槽

·     2个SMB同轴三级时钟输出接口

·     2个SMB同轴三级时钟输入接口

·     2个USB接口

·     1个Console口

·     1个AUX口

·     1个网管口

·     1个RS232/485口（暂未支持）

·     1个CF卡插槽

·     2个SMB同轴三级时钟输出接口

·     2个SMB同轴三级时钟输入接口

·     2个USB接口（其中从USB接口暂未支持）

·     1个Console口

·     1个AUX口

·     1个网管口

·     1个CF卡插槽

·     1个主USB接口

·     1个从USB接口（预留，暂未支持）

·     1个RS232/485接口（预留，暂未支持）

型号

属性

单板描述

支持的接口模块和电缆

SPC-XP2L

2端口10Gbase-R/W以太网光接口板-(XFP,LC)

·     以太网应用的XFP光模块

·     兼容以太网和POS应用的XFP光模块

SPC-XP4L

4端口10Gbase-R/W以太网光接口板-(XFP,LC)

·     以太网应用的XFP光模块

·     兼容以太网和POS应用的XFP光模块

SPC-GP48L

48端口1000base-X以太网光接口板-(SFP,LC)

·     百兆 SFP光模块

·     千兆SFP光模块

·     千兆CWDM SFP光模块

·     千兆SFP电口模块

SPC-GT48L

48端口10/100/1000base-T以太网电接口板-(RJ45)

RJ45电缆

SPC-GP24L

24端口1000base-X以太网光接口板-(SFP,LC)

·     百兆 SFP光模块

·     千兆SFP光模块

·     千兆CWDM SFP光模块

·     千兆SFP电口模块

·     RJ45电缆

SPC-XP2LA

2端口10Gbase-R/W以太网光接口板-(XFP,LC)

·     以太网应用的XFP光模块

·     兼容以太网和POS应用的XFP光模块

SPC-XP4LA

4端口10Gbase-R/W以太网光接口板-(XFP,LC)

·     以太网应用的XFP光模块

·     兼容以太网和POS应用的XFP光模块

SPC-GT48LA

48端口10/100/1000base-T以太网电接口板-(RJ45)

RJ45电缆

SPC-GP24LA

24端口1000base-X以太网光接口板-(SFP,LC)

·     百兆 SFP光模块

·     千兆SFP光模块

·     千兆CWDM SFP光模块

·     千兆SFP电口模块

·     RJ45电缆

SPC-GP48LA

48端口1000base-X以太网光接口板-(SFP,LC)

·     百兆 SFP光模块

·     千兆SFP光模块

·     千兆CWDM SFP光模块

·     千兆SFP电口模块

SPC-XP16R

16端口10Gbase-R以太网光接口板-(SFP+,LC)

·     万兆SFP+模块

·     万兆SFP+电缆

型号

属性

子卡槽位数量

描述

SPE-1010

1

单路业务处理板

SPE-1010-E

1

单路业务处理板（增强型）

SPE-1020

2

双路业务处理板

SPE-1020-E

2

双路业务处理板（增强型）

SPE-1010-II

1

第二代单路业务处理板

SPE-1020-II

2

第二代双路业务处理板

SPE-1010-E-II

1

第二代单路业务处理板（增强型）

SPE-1020-E-II

2

第二代双路业务处理板（增强型）

型号

属性

子卡槽位数量

描述

MPE-1004

4

多业务处理板

子卡型号

子卡描述

支持的接口模块和电缆

PIC-GP10L

10端口1000base-X以太网光接口卡-(SFP,LC)

·     百兆 SFP光模块

·     千兆 SFP光模块

·     千兆CWDM SFP光模块

·     千兆SFP电口模块

PIC-GP20R

20端口1000base-X以太网光接口卡-(SFP,LC)

·     百兆 SFP光模块

·     千兆 SFP光模块

·     千兆CWDM SFP光模块

·     千兆SFP电口模块

PIC-GT20R

20端口10/100/1000base-T以太网电接口卡-(RJ45)

RJ45电缆

PIC-XP1L

1端口10Gbase-R/W以太网光接口卡-(XFP,LC)

·     以太网应用的XFP光模块

·     兼容以太网和POS应用的XFP光模块

PIC-RSP2L

2端口OC-48c/STM-16c RPR光接口卡-(SFP,LC)

2.5G SFP光模块

PIC-RUP1L

1端口OC-192c/STM-64c RPR光接口卡-(XFP,LC)

·     以太网应用的XFP光模块

·     兼容以太网和POS应用的XFP光模块

PIC-PSP4L

4端口OC-48c/STM-16c POS光接口卡-(SFP,LC)

2.5G SFP光模块

PIC-PUP1L

1端口OC-192c/STM-64c POS光接口卡-(XFP,LC)

兼容以太网和POS应用的XFP光模块

PIC-PS2G4L

2端口OC-48c/STM-16c POS光口(SFP,LC)+4端口1000base-X以太网光接口卡(SFP,LC)

·     2.5G SFP光模块

·     千兆SFP光模块

·     千兆CWDM SFP光模块

·     千兆SFP电口模块

PIC-TCP8L

8端口OC-3c/STM-1c、OC-12c/STM-4c POS或1000base-X光接口卡-(SFP,LC)

·     155兆SFP光模块

·     622兆SFP光模块

·     千兆SFP光模块

·     千兆CWDM SFP光模块

·     千兆SFP电口模块

PIC-ALP4L

4端口OC-3c/STM-1c ATM光接口卡-(SFP,LC)

155兆SFP光模块

PIC-AHP1L

1端口OC-12c/STM-4c ATM光接口卡(SFP,LC)

622兆SFP光模块

PIC-PL2G6L

2端口OC-3c/STM-1c POS光口(SFP,LC)+6端口1000base-X以太网光接口卡(SFP,LC)

·     155兆SFP光模块

·     千兆SFP光模块

·     千兆CWDM SFP光模块

·     千兆SFP电口模块

PIC-PH2G6L

2端口OC-12c/STM-4c POS光口(SFP,LC)+6端口1000base-X以太网光接口卡(SFP,LC)

·     622兆SFP光模块

·     千兆SFP光模块

·     千兆CWDM SFP光模块

·     千兆SFP电口模块

PIC-CSP1L

1端口OC-48/STM-16通道化至OC-48c/STM-16c、OC-12c/STM-4c或OC-3c/STM-1c CPOS光接口卡-(SFP,LC)

2.5G SFP光模块

PIC-CL1G8L

1端口OC-3/STM-1通道化至E1/T1 CPOS光口(SFP,LC)+8端口1000base-X以太网光接口卡(SFP,LC)

·     百兆 SFP光模块

·     155兆SFP光模块

·     千兆 SFP光模块

·     千兆CWDM SFP光模块

·     千兆SFP电口模块

PIC-CL2G8L

2端口OC-3/STM-1通道化至E1/T1 CPOS光口(SFP,LC)+8端口1000base-X以太网光接口卡(SFP,LC)

·     百兆 SFP光模块

·     155兆SFP光模块

·     千兆SFP光模块

·     千兆CWDM SFP光模块

·     千兆SFP电口模块

PIC-CLS4G4L

4端口OC-3/STM-1通道化至OC-3c/STM-1c POS或E3/T3 CPOS光口(SFP,LC)+4端口1000base-X以太网光接口卡(SFP,LC)

·     百兆 SFP光模块

·     155兆SFP光模块

·     千兆SFP光模块

·     千兆CWDM SFP光模块

·     千兆SFP电口模块

PIC-CHS1G4L

1端口OC-12/STM-4通道化至OC-12c/STM-4c、OC-3c/STM-1c POS或E3/T3 CPOS光口(SFP,LC)+4端口1000base-X以太网光接口卡(SFP,LC)

·     百兆 SFP光模块

·     622兆SFP光模块

·     千兆SFP光模块

·     千兆CWDM SFP光模块

·     千兆SFP电口模块

PIC-CLF2G8L

2端口OC-3/STM-1通道化至E3/T3/E1/T1 CPOS光口+8端口1000base-X以太网光接口卡(SFP,LC)

·     百兆 SFP光模块

·     155兆SFP光模块

·     千兆SFP光模块

·     千兆CWDM SFP光模块

PIC-CLF4G8L

4端口OC-3/STM-1通道化至E3/T3/E1/T1 CPOS光口+8端口1000base-X以太网光接口卡(SFP,LC)

·     百兆 SFP光模块

·     155兆SFP光模块

·     千兆SFP光模块

·     千兆CWDM SFP光模块

PIC-ET8G8L

8端口E1/T1电接口(RJ45)+8端口1000base-X以太网光接口卡(SFP,LC)

·     百兆 SFP光模块

·     千兆SFP光模块

·     千兆CWDM SFP光模块

·     千兆SFP电口模块

·     E1/T1电缆

PIC-ET32G2L

32端口E1/T1电接口(RJ45)+2端口1000base-X以太网光接口卡(SFP,LC)

·     千兆SFP光模块

·     千兆CWDM SFP光模块

·     千兆SFP电口模块

·     E1/T1电缆

子卡型号

子卡描述

支持的接口模块和电缆

MIC-CLP2L

2端口OC-3/STM-1 CPOS或OC-3c/STM-1c POS光接口卡(SFP,LC)

155兆SFP光模块

MIC-CLP4L

4端口OC-3/STM-1 CPOS或OC-3c/STM-1c POS光接口卡(SFP,LC)

155兆SFP光模块

MIC-ET16L

16端口E1-HM96以太网电接口卡

E1电缆-

MIC-GP4L

4端口COMBO以太网接口卡

·     千兆SFP光模块

·     千兆CWDM SFP光模块

·     RJ45电缆

MIC-GP8L

8端口1000base-X以太网光接口卡-(SFP,LC)

·     百兆SFP光模块

·     千兆SFP光模块

·     千兆CWDM SFP光模块

·     千兆SFP电口模块

MIC-SP4L

4端口OC-3c/STM-1c POS/ATM或1端口OC-12c/STM-4c POS/ATM光接口卡-(SFP,LC)

·     155兆SFP光模块

·     622兆SFP光模块

单板型号

接口类型与数量

支持的接口模块和电缆

IM-FW-II

·     1个Console接口

·     1个CF卡接口，支持容量为256M、512M、1G的CF卡

·     2个USB接口（硬件预留，目前软件规格暂不支持）

·     2个10/100/1000base-T电接口

·     2个千兆Combo接口

·     千兆SFP光模块

·     RJ45电缆

IM-IPS

·     1个Console接口

·     2个USB接口（硬件预留，目前软件规格暂不支持）

·     2个10/100/1000base-T电接口

·     2个千兆Combo接口

·     千兆SFP光模块

·     RJ45电缆

IM-SSL

·     1个Console接口

·     1个CF卡接口，支持容量为256M、512M、1G的CF卡

·     2个USB接口（硬件预留，目前软件规格暂不支持）

RJ45电缆

IM-LB

·     1个Console接口

·     2个USB接口（硬件预留，目前软件规格暂不支持）

·     2个10/100/1000base-T电接口

·     2个千兆Combo接口

·     千兆SFP光模块

·     RJ45电缆

IM-ACG

·     1个Console接口

·     1个CF卡接口，支持容量为256M

·     2个USB接口（硬件预留，目前软件规格暂不支持）

·     2个10/100/1000base-T电接口

·     2个千兆Combo接口

·     千兆SFP光模块

·     RJ45电缆

风扇框

单个风扇框功耗范围

净重

尺寸（W×D×H）

SR8802风扇框

40W

2.60kg

97mm×416.5mm×190.5mm

SR8805/SR8812风扇框

12W～90W

3.97kg

95mm×412.7mm×299.5mm

SR8808风扇框

16W～130W

4.85kg

403.2mm×405.4mm×64mm

型号

描述

最大输出功率

净重

NEPS3500-A

3500W 交流电源框

3500W（满配2个电源模块时）

3.90kg（不含电源模块）

NEPS1800-A

1800W交流电源模块

1200W（100V AC～120V AC）

1800W（200V AC～240V AC）

2.25kg

NEPS800-A

800W交流电源模块

800W

3.80kg

NEPS2000-A

2000W交流电源模块

1200W（100V AC～120V AC）

2000W（200V AC～240V AC）

6.30kg

NEPS1300-D

1300W直流电源模块

1300W

3.2kg

NEPS2000-D

2000W直流电源模块

2000W

6.36kg

NEPS3500-D

3500W直流电源模块

3500W

6.14kg

型号

描述

额定电压输入范围

最大电压输入范围

最大输入电流

NEPS3500-A

3500W 交流电源框

100V AC～240V AC；50/60Hz

90V AC～264V AC；50/60Hz

16×2A

NEPS1800-A

1800W交流电源模块

100V AC～240V AC；50/60Hz

90V AC～264V AC；50/60Hz

16A@110V

12A@220V

NEPS2000-A

2000W交流电源模块

100V AC～240V AC；50/60Hz

90 V AC～264V AC； 50/60Hz

16A

NEPS800-A

800W交流电源模块

100V AC～240V AC；50/60Hz

90 V AC～264V AC； 50/60Hz

12A@100V

NEPS1300-D

1300W直流电源模块

-48V DC～-60V DC

-36V DC～-72V DC

46A@-48V

NEPS2000-D

2000W直流电源模块

-48V DC～-60V DC

-36V DC～-75V  DC

45A@-48V

NEPS3500-D

3500W直流电源模块

-48V DC～-60V DC

-36V DC～-75V DC

80A@-48V
