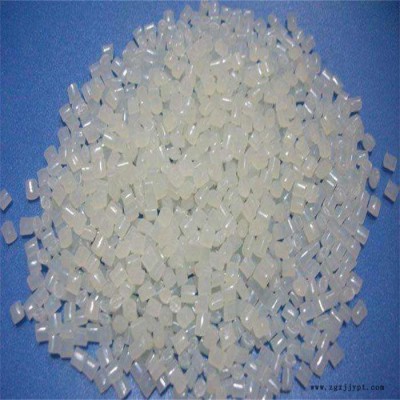

PA66101L NC010

          产品详情

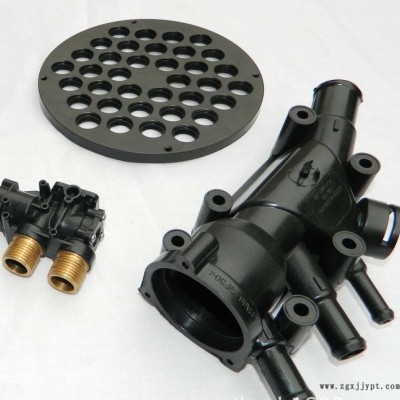

【尼龙应用领域】

【束线带】：PA66纯料; 关键要求:低温冲击强度、高流动性;优势:快速结晶

【打火机的机体】尼龙纯料; 关键要求:冲击抵抗、快速结晶; 优势：成型周期短、易焊接

【风扇骨架】尼龙66＋30％GF;  关键要求:热抵抗性、高刚性、吸振; 优势：尺寸稳定性

【灯头】玻纤增强阻燃尼龙; 关键要求：刚性、阻燃性; 优势：尺寸稳定性

【电子接插件】阻燃尼龙; 关键要求：优良的流动性、阻燃性、热抵抗性; 优势：容易成型、薄壁

【电动工具外壳】尼龙66＋30％GF＋阻燃剂;关键要求：优良的冲击抵抗性、优良的机械特性;优势：优良的外观

【旱冰鞋部件】增韧尼龙; 关键要求：刚性、优良的机械特性; 优势：优良的外观、综合性能的平衡性

【外摇杆壳】玻纤增强尼龙; 关键要求：刚性、热抵抗性、耐油性 ;优势：消音

PA66又称尼龙66；聚己二酰己二胺；英文名：Polyamide 66，缩写 nylon 66。 ?CAS编号：32131-17-2
半透明或不透明乳白色结晶形聚合物，广泛用于制造机械、汽车、化学与电气装置的零件，如齿轮、滚子、滑轮、辊轴、泵体中叶轮、风扇叶片、高压密封围、阀座、垫片、衬套、各种把手、支撑架、电线包层等。亦可制成薄膜用作包装材料。此外，还可用于制作医疗器械、体育用品、日用品等。
3.介绍
性能
PA66 聚酰胺66或尼龙66化学和物理特性PA66在聚酰胺材料中有较高的熔点。它是一种半晶体-晶体材料。PA66在较高温度也能保持较强的强度和刚度。在产品设计时，一定要考虑吸湿性对几何稳定性的影响。为了提高PA66的机械特性，经常加入各种各样的改性剂。玻璃**是的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。 PA66的粘性较低，因此流动性很好（但不如PA6）。这个性质可以用来加工很薄的元件。 它的粘度对温度变化很敏感。PA66的收缩率在1%~2%之间，加入玻璃纤维添加剂可以将收缩率降低到0.2%~1% 。收缩率在流程方向和与流程方向相垂直方向上的相异是较大的。 PA66对许多溶剂具有抗溶性，但对酸和其它一些氯化剂的抵抗力较弱。
工艺条件
干燥处理：如果加工前材料是密封的，那么**没有必要干燥。然而，如果储存容器被打开，那么建议在85℃的热空气中干燥处理。如果湿度大于0.2%，还需要进行105℃，12小时的真空干燥。
熔化温度：260~290℃。对玻璃添加剂的产品为275~280℃。熔化温度应避免高于300℃。 模具温度：建议80℃。模具温度将影响结晶度，而结晶度将影响产品的物理特性。对于薄壁塑件，如果使用低于40℃的模具温度，则塑件的结晶度将随着时间而变化，为了保持塑件的几何稳定性，需要进行退火处理。
注射压力：通常在750~1250bar，取决于材料和产品设计。
注射速度：高速（对于增强型材料应稍低一些）。 流道和浇口：由于PA66的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5t（这里t为塑件厚度）。如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的小直径应当是0.75mm。典型用途 PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品。透明或不透明乳白色结晶形聚合物，具有可塑性。密度1．15g/cm3。熔点252℃。脆化温度-30℃。热分解温度大于350℃。 连续耐热80-120℃,平衡吸水率2．5%。能耐酸、碱、大多数无机盐水溶液、卤代烷、烃类、酯类、酮类等腐蚀。
特性
1、具有优良的耐磨性、自润滑性，机械强度较高。但吸水性较大，因而尺寸稳定性较差
2、PA66在较高温度也能保持较强的强度和刚度。PA66在成型后仍然具有吸湿性，其程度主要取决于材料的组成、壁厚以及环境条件。
3、在产品设计时，一定要考虑吸湿性对几何稳定性的影响。为了提高PA66的机械特性，经常加入各种各样的改性剂。玻璃**是的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。PA66的粘性较低，因此流动性很好（但不如PA6）。这个性质可以用来加工很薄的元件。它的粘度对温度变化很敏感。
4、PA66的收缩率在1%~2%之间，加入玻璃纤维添加剂可以将收缩率降低到0.2%~1% 。收缩率在流程方向和与流程方向相垂直方向上的相异是较大的。PA66对许多溶剂具有抗溶性，但对酸和其它一些氯化剂的抵抗力较弱。
优点
1、具高抗张强度；2、耐韧、耐冲击性特优；3、自润性、耐磨性佳、耐药品性优；4、低温特性佳；5、具自熄性；
用途
广泛应用于机械、仪器仪表、汽车部件、电子电气、铁路、家电、通讯、纺机、体育休闲用品、油管、油箱及一些精密工程制品。
电子电器：连接器、卷线轴、计时器、护盖断路器、开关壳座
汽车： 散热风扇、门把、油箱盖、进气隔栅、水箱护盖、灯座
工业零件：椅座、自行车输框、溜冰鞋底座、纺织梭、踏板、滑输
分类
防静电PA，导电PA，加纤防火PA，防火PA，抗紫外线耐候PA，高温挤出级PA。
导电尼龙66：具有良好的耐磨性、耐热性、耐油性及耐化学药品性，还大大降低了原材料的吸水率和收缩率,具有优良的尺寸稳定性及优异的机械强度。能满足静电消散和静电放电(ESD)防护的要求。这些特殊改性材料经特殊配制，适用于从100到1012欧姆/平方(ohms/sq)的表面电阻范围，可用于注塑及挤出等成型。有很多超越金属和涂装的优点:零件重量较轻，较易处理，运输成本较低。它们的装配简便，制造成本较低，并且较不会受到撞凹，割损和刮伤。为了标识或美观目的，一些材料可被预先染色，避免费时且昂贵的两次着色加工。
4.详细概述
第二章聚酰胺(PA66)
节概述

聚酰胺树脂，英文名称为polyamide，简称PA。俗称尼龙(Nylon)，它是大分子主链重复单元中含有酰胺基团的高聚物的总称。为五大工程塑料中产量*、、尼龙中的主要品种是尼龙6和尼龙66，占*主导地位，尼龙6为聚己内酰胺，而尼龙66为聚己二酸己二胺，尼龙66比尼龙6要硬l2%；其次是尼龙11，尼龙12，尼龙610，尼龙612，另外还有尼龙1010、尼龙46、尼龙7、尼龙9、尼龙13，新品种有尼龙6I、尼龙9T和特殊尼龙MXD6（阻隔性树脂）等，尼龙的改性品种数量繁多，如增强尼龙、单体浇铸尼龙（MC尼龙）、反应注射成型(RIM)
尼龙、芳香族尼龙、透明尼龙、高抗冲（超韧）尼龙、电镀尼龙、导电尼龙、阻燃尼龙，尼龙与其他聚合物共混物和合金等，满足不同特殊要求，广泛用作金属，木材等传统材料代用品。
第二节特性与应用
一，特性
尼龙作为大用量的工程塑料，广泛用于机械、汽车、电器、纺织器材、化工设备、航空、冶金等领域。成为各行业中不可缺少的结构材料，其主要特点如下：
1．优良的力学性能。尼龙的机械强度高，韧性好。
2．自润性、耐摩擦性好。尼龙具有很好酌自润性，摩擦系数小，从而，作为传动部件其使用寿命长。
3.优良的耐热性。如尼龙46等高结晶性尼龙的热变形温度很高，可在150℃下长期期使用..。PA66经过玻璃纤维增强以后，其热变形温度达到250℃以上。
4.优异的电绝缘性能。尼龙的体积电阻很高，耐击穿电压高，是优良的电气、电器绝缘材料
5.优良的耐气候性。
6.吸水性。尼龙吸水性大，饱和水可达到3%以上。在一定程度影响制件的尺寸稳定性
二应用
随石油化学工业和其他工业的发展，为尼龙工程塑料的发展，提供了丰富、价廉的原料和广阔的市场。尼龙主要用于汽车工业、电气电子工业、交通运输业、机械制造工业、电线电缆通讯业、薄膜及日常用品。用于汽车工业的尼龙约占尼龙总消费量的1/3。主要是利用尼龙树腊密度小和优是的综合性能，以适应汽车轻量节能的要求。特别是利用它的机械强度较好、耐磨、耐油、自润滑等特点，制造各种轴承、齿轮、滑轮、输油管、储油器、耐油垫片，保护罩、支撑架、车轮罩盖、导流板、风扇、空气过滤器外壳、散热器水室、制动管、发动机罩、车门把手等
