4森塔ST-PA-105氰凝防腐涂料 污水池用 ST-PA-105氰凝防腐涂料

 ST-PA-105氰凝防腐涂料

2  【主要组成】由氰凝预聚体、环氧树脂、填料、溶剂等组成的双组份组份潮气固化型嵌缝防水防腐涂料。

2  【性能用途】粘度小，渗透性好，与被涂物表面粘接力强；形成的涂膜抗渗透性优异（不透水），涂膜力学性能好，强度大；化学稳定性好，且具有一定的弹性，能适应裂隙的变形，防腐蚀性能优异，且耐雨水冲刷及不易粘附污染物，防霉性好。

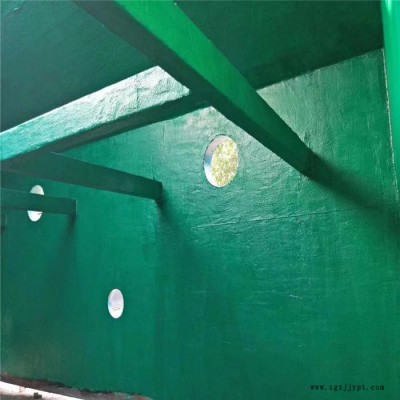

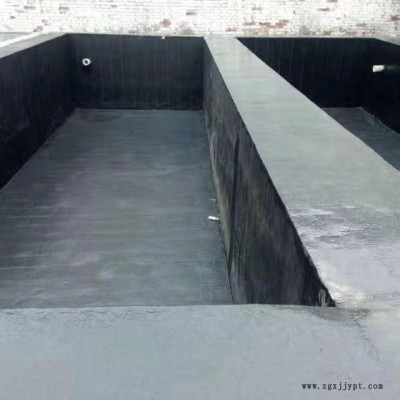

2  【主要用途】用于各种建筑物和地下混凝土工程的变形缝、施工缝、结构缝的嵌缝防水，也适用于冷却塔、发酵池、水池、船坞、地槽、水闸、水坑、公路、桥梁、机场跑道等设施的嵌缝防水。

2  【技术指标】

外观：   棕褐色漆膜平整，  有光

粘度：（涂—4号杯/25℃）秒  30-60

干燥时间 ：h/25℃?≤表干  0.5-8；实干24完全固化 7天

比重：0.93

闪点：32℃

干膜厚度： 30

柔韧性：2mm

断裂延伸率:50%

抗冲击力/cm        ≥50

耐盐水（20%盐水，25℃，168h）：不起泡，不生锈，不脱落

耐酸性（5%**，25℃，168h）：不起泡，不生锈，不脱落

耐碱水（10%NaOH，25℃，168 h）：不起泡，不生锈，不脱落

【包    装】A组份（基  料）桶装  20㎏、B组份（固化剂）桶装  40㎏

2  【贮    存】必须按照规定贮存。贮存环境应阴凉、干燥、通风并避开热源和火源。包装容器必须保持密闭，贮存期一年。

2  【装    卸】小心处置。装卸、搬运均应轻拿轻放，严禁翻滚拖拉。

2  【施工方法】用前取A组份与B组份（重量比5:1），在搅拌的同时将B组份缓慢加入A组份中，搅拌均匀后放置30min即可施工（注意：混合后漆的使用寿命为20℃下8h，要根据用量调配，避免浪费。刷涂与辊涂：不必稀释直接使用，施工两道佳。温度会影响施工粘度。

2  【施工注意】1）涂装温度范围5—30℃,相对湿度85%以下，底材表面温度高于露点3℃以上，温度和湿度应在底材附近测量。

2）重涂间隔：重涂间隔与以后的暴露的环境有关。若超过大重涂间隔，应将底漆表面打磨粗糙，以确保漆膜间的附着力，表面必须完全干净。

3）雨、雪、风沙较大等恶劣天气，不能进行露天涂装。

4)因施工环境差异很大，请及时与涂料技术服务人员沟通，调整施工方案。

2  【技术声明】

1）任何涂料的防护效果在很大程度上依赖于施工，表面的处理和漆膜厚度等施工因素将直接影响涂层的使用寿命。用户在使用本产品时，应满足施工要求。

2）对于本说明书中介绍的任何信息，用户有责任进行充分的检验和试验，以确定对其特定用途的适用性。我们保留不预先通知而修改该说明书的权利。

3）本公司技术人员不在施工现场时，本公司仅对涂料产品本身的质量负责。
