厂家 | 德固赛 |
---|---|
类型 | 标准料 |
名称 | PA12 |
牌号 | 7323 |
销售方式 | 品牌经销 |
用途级别 | 抗冲击级,耐冲击,注塑级,汽车部件,家电部件,电子电器部件,运动器材,耐磨级,增强级 |
厂家(产地) | 赢创德固赛 |
加工级别 | 注塑级,挤出级 |
特性级别 | 耐老化,增强级,高强度,标准级,透明级,高流动,高抗冲 |
规格级别 | 透明 |
东莞市塑信塑料科技有限公司供应赢创德固赛 PA12 CX7323原料,原料价格有浮动请电话确认13922927540陈女士。
聚酰胺 Evonik Industries AG 产品说明: TROGAMID CX CX7323是一种聚酰胺材料,。 该产品在北美洲或欧洲有供货,加工方式为:挤出或注射成型。
TROGAMID CX CX7323的主要特性有:
阻燃/额定火焰 耐冲击 低收缩性 高抗环境应力断裂能力 (ESCR) 加工性能良好
典型应用领域包括:
汽车行业 工程/工业配件 光学/镜头 滤料 生活消费品
供货地区 |
| |||
性能特点 |
| |||
用途 |
| |||
外观 |
| |||

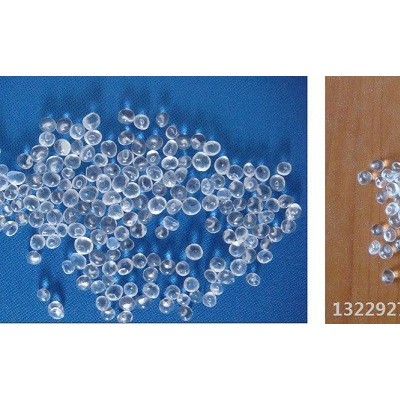

形式 | 颗粒 | |||
加工方法 |
|
物理性能 | 额定值 | 单位制 | 测试方法 |
密度 (23°C) | 1.02 | g/cm3 | ISO 1183 |
粘数 | 150 到 170 | cm3/g | ISO 307 |
硬度 | 额定值 | 单位制 | 测试方法 |
支撐硬度 (邵氏 D) | 81 | ISO 868 | |
球压硬度 | 110 | MPa | ISO 2039-1 |
机械性能 | 额定值 | 单位制 | 测试方法 |
拉伸模量 | ISO 527-2 | ||
23°C | 1400 | MPa | |
80°C | 1270 | MPa | |
拉伸应力 | ISO 527-2/50 | ||
屈服, 23°C | 60.0 | MPa | |
屈服, 80°C | 48.0 | MPa | |
拉伸应变 | ISO 527-2/50 | ||
屈服, 23°C | 8.0 | % | |
屈服, 80°C | 5.5 | % | |
断张率 | ISO 527-2/50 | ||
23°C | > 50 | % | |
80°C | > 50 | % | |
拉伸蠕变模量 | ISO 899-1 | ||
1 hr | 1300 | MPa | |
1000 hr | 700 | MPa | |
弯曲模量 | 1700 | MPa | ISO 178 |
弯曲强度 3 | ISO 178 | ||
-- | 90.0 | MPa | |
3.5% 应变 | 50.0 | MPa | |
Outer Fiber Strain - at maximum stress 3 | 9.0 | % | ISO 178 |
抗划伤 - % turbidity increase | 32.0 | DIN 52347 | |
抗磨损性 | 18.0 | mg/100 cycles | DIN 53754 |
薄膜 | 额定值 | 单位制 | 测试方法 |
二氧化碳传输速率 (20°C, 50 μm) | 2540 | cm3/m2/24 hr | |
氮传输速率 (20°C, 50 μm) | 85.0 | cm3/m2/24 hr | |
氧气传输速率 (20°C, 50 μm) | 740 | cm3/m2/24 hr | |
水气透过率 (23°C, 110 μm, 85% RH) | 8.3 | g/m2/24 hr | |
渗透 | |||
Carbon Dioxide : 20°C, 50.0 μm | 1.42E-8 | cm3·cm/cm2/sec/bar | |
Nitrogen : 20°C, 50.0 μm | 5.00E-10 | cm3·cm/cm2/sec/bar | |
Oxygen : 20°C, 50.0 μm | 4.30E-9 | cm3·cm/cm2/sec/bar | |
冲击性能 | 额定值 | 单位制 | 测试方法 |
简支梁缺口冲击强度 | ISO 179/1eA | ||
-30°C, 完全断裂 | 11 | kJ/m2 | |
0°C, 完全断裂 | 12 | kJ/m2 | |
23°C, 完全断裂 | 14 | kJ/m2 | |
简支梁缺口冲击强度 | ISO 179/1eU | ||
-30°C | 无断裂 | ||
0°C | 无断裂 | ||
23°C | 无断裂 |
热性能 | 额定值 | 单位制 | 测试方法 |
热变形温度 | |||
0.45 MPa, 未退火 | 122 | °C | ISO 75-2/B |
1.8 MPa, 未退火 | 108 | °C | ISO 75-2/A |
玻璃转化温度 4 | 140 | °C | ISO 11357-2 |
维卡软化温度 | |||
-- | 137 | °C | ISO 306/A |
-- | 130 | °C | ISO 306/B |
溶融温度(DSC) 5 | 250 | °C | DSC |
