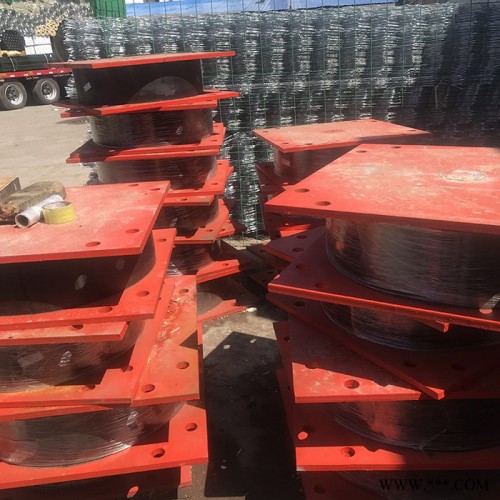

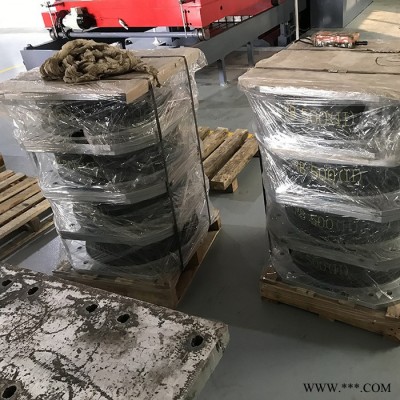

学校使用LRB700铅芯隔震橡胶支座 LNR（II）天然橡胶支座 建筑隔震支座

框架-剪力墙结构

??从抗震概念设计来说，框架-剪力墙结构具有了多道抗震防线。有框架和墙体组成的抗震结构中，框架的刚度小，承担的地震作用力小，而弹性极限变形值和延性却较小。整个结构在地震作用下，墙体很快超过自身的较小弹性极限变形，出现裂缝，水平承载力下降，此时框架尚未充分发挥自身的水平抗力；墙体开裂后，框架承担的地震力增大，同时由于结构刚度的变化，地震作用效应也发生了变化。但无论是剪力墙还是框架，都是主体结构的一部分，损伤坏后的修复工作都是比较困难的，而且花费也不小。

二、减振、隔震和振动控制的现状

??鉴于上述传统抗震方法的缺点与不足，并在全部了解地震引起结构震动的全过程。由震源产生地震动，通过传播途径传递到结构上，从而引起结构的震动反应。通过在不同阶段采取震动方法控制措施**成为不同的积极抗震方法。大致包括以下四点：

??①震源→消震

??消震是通过减弱震源震动强度达到减小结构震动的方法，由于地震源难以确定，且其规模宏大，目前还没有有效可行的措施将震源强度减弱到预定的水平。

??②传播途径→隔震

??隔震是通过某种装置将地震与结构隔开，其作用是减弱和改变地震动时结构作用的强度和方式，以此达到减少结构震动的目的。隔震方法主要有基底隔震和悬挂隔震两种。

③结构→被动减震

??被动减震是通过采取一定的措施或附加子结构吸收和消耗地震传递给主结构的能量，达到减小结构震动的目的。被动减震方法有耗能减震，冲击减震和吸震减震。

??④反应→主动减震

??主动减震是根据结构的地震反应，通过地震系统地执行机，主动给结构施加控制力，达到减小结构震动的目的。

??结构隔震、减震方法的研究和应用开始于60年代，70年代以来发展速度很快。这种积极的结构抗震方法与传统的消极抗震方法相比，有以下优点：

??①能大大减小结构所收得的地震作用，从而可减低结构造价，提高结构抗争的可靠度。此外，隔震方法能够较准确地控制传到结构上的较大地震力，从而克服了设计结构构件时难以准确确定载荷的困难。

??②能大大减小结构在地震作用下的变形，保证非结构构件不受地震破坏，从而减少震后维修费用，对于典型的现代化建筑，非结构构件（如玻璃幕墙，饰面，公用设施等）的造价甚至占整个房屋总造价的80%以上。

??③隔震、减震装置即使震后产生较大的变形或损坏，其复位、更换、维修结构构件方便、经济。

??④用于高技术精密加工设备、核工业设备等的结构物，只能用隔震、减震的方法满足严格的抗震要求。

??（一）、隔震

??1、基地隔震

??1)夹层橡胶垫隔震装置

??用于隔震装置的橡胶垫块，可用天然橡胶，也可用人工合成橡胶（氯丁胶）。为提高垫块的垂直承载力和竖向刚度，橡胶垫块一般由橡胶片与薄铜板叠合而成。

??2)铅芯橡胶支座

??这样**使支座具有足够的初始刚度，在风荷来和制动力等常见载荷作用下保持具有足够的刚度，以满足正常使用要求，但强地震发生时，装置柔性滑动，体系进入消能状态。

??3)滚珠（或滚轴）隔震

??有自复位能力的；有加铜拉杆风稳定装置；横向油压千斤顶位的。另外，还有加消能装置的，消能装置有软消能杆剪，铅挤压消能器，油阻尼器，光阻尼器等。

??4)悬挂基础隔震

??5)摇摆支座隔震

??同原理还有踏步式隔震制作，用于细高的结构物，如烟囟、桥墩、柜体筒体建筑物等。

??6)滑动支座隔震

??上部结构与基础之间设置相互滑动的滑板。风载、制动力或小震时，静摩擦力使结构固结于基础上；大震时；结构水平滑动，减小地震作用，并以其摩擦阻尼消耗地震能源。

??为控制滑板间的摩擦力，使之满足隔震要求；在滑板间可以加设滑层。目前常用的滑层有：涂层滑层（聚氯乙烯）、粉粒滑层（铅粒、沙粒、滑石、石墨等）。

??2、悬挂隔震

??悬挂隔震使将结构的全部或大部分质量悬挂起来，是地震动传递不到主体质量上，产生较小的惯性力，从而起到隔震作用。悬挂结构在桥梁、火电厂锅炉架等方面有大量应用。
