| 厂家(产地) | 无卤阻燃增强PA6 |
|---|---|
| 加工级别 | 注塑级,挤出级,模塑 |
| 特性级别 | 阻燃级,增韧级,增强级,热稳定性,耐高温,耐低温,抗紫外线,导电级,标准级,耐水解,耐磨,耐老化,耐候,抗静电,抗化学性,高强度,高流动,高抗冲,高结晶（HCPP）,高滑动,高光泽,高刚性 |
| 销售方式 | 自产自销 |
| 牌号 | NHFRPA6-25GF |
| 用途级别 | 通用级,填充级,食品级,汽车部件,管材级,电子电器部件,板材级,照明灯具,运动器材,医用级,型材,家电部件,电线电缆级,电动工具配件,薄壁制品 |

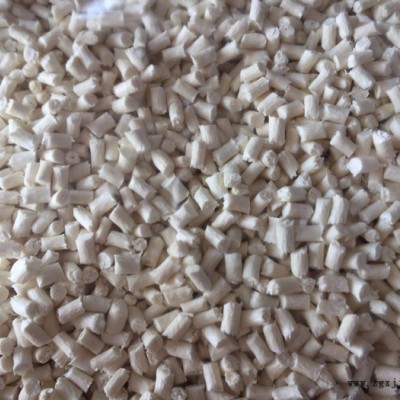

产品名称：无卤阻燃增强PA6 吴先生13806178718
产品型号：NHFRPA6-25GF
主要特征FEATURES | 主要应用APPLICATIONS |
| 无卤阻燃 电器性能好 不喷霜 CTI值 电工产品 电器开关 线圈骨架、照明灯具 电器继电器、连接器 注塑成型 |
性能 Properties | 测试标准 ASTM | 测试条件 Test Condition | 国际单位S.I. Units | 典型值S.I. Typical Values |
机械性能Mechanical | ||||
拉伸强度Tensile Strength | D638 | 10mm/min | MPa | 100 |
伸长率Elongation | D638 | 10mm/min | % | 2.0 |
弯曲强度Flexural Strength | D790 | 2mm/min | MPa | 140 |
弯曲模量Flexural Modulus | D790 | 2mm/min | MPa | 5000 |
悬臂梁缺口冲击强度 Impact Strength, Izod notched | D256 | 3.2mm,23℃ | J/m | 55 |
洛氏硬度Rockwell Hardness | D785 | R-Scale | - | 120 |
热性能Thermal | ||||
热变形温度 Heat Distortion Temp | D648 | 0.45MPa,6.4mm | ℃ | 210 |
1.8MPa,6.4mm | 180 | |||
电性能Electrical | ||||
体积电阻率Volume Resistivity | D257 | - | Ω.cm | 1013 |
其他Others | ||||
玻纤含量 | -- | -- | % | 25 |
比重Specific Gravity | D792 | 23℃ | g/cm3 | 1.38 |
收缩率Mold Shrinkage | D955 | 23℃ | % | 0.5/1.0 |
吸水率Weather Resistant | D4459 | 23℃，24h | % | 0.85 |
阻燃性Flammability | UL94 | 1.6mm | class | V-2 |
3.2mm | V-2 | |||
产品名称：无卤阻燃增强PA6
产品型号：NHFRPA6-25GF
主要特征FEATURES | 主要应用APPLICATIONS |
| 无卤阻燃 电器性能好 不喷霜 CTI值 电工产品 电器开关 线圈骨架、照明灯具 电器继电器、连接器 注塑成型 |
典型加工条件Processing Conditions
| 典型值 Typical | 范围Range | |
熔体温度Melt Temp | 245℃ | 230-255℃ | |
料筒温度Barrel Zone Temp | 后段Rear | 220℃ | 215-230℃ |
中段Center | 240℃ | 235-245℃ | |
前段Front | 250℃ | 240-255℃ | |
模具温度Mold Temp | 55℃ | 40-70℃ | |
加工温度上限Processing Temp Limit | 260℃ | ||
注塑速度Injection Speed | 低速到中速Slow to Moderate | ||
预干燥Pre-Dry Requirements | 95℃,6hr | ||
注：以上数值仅供注塑机参考使用，可根据不同机型、不同模具以及产品要求，对上述工艺做适当调整。
021-80107851
