| 类型 | 标准料 |
| 牌号 | 310SE0 |
| 销售方式 | 品牌经销 |
| 颜色 | 白色 |
| 用途级别 | 照明灯具,汽车部件,电子电器部件 |
| 品牌 | PBT |
| 厂家(产地) | 基础创新塑料(美国) |
| 加工级别 | 注塑级 |
| 特性级别 | 标准级,阻燃级,增强级,耐磨,耐低温 |
| 备注说明 | 30%玻纤增强 |
| 规格级别 | 阻燃级 |

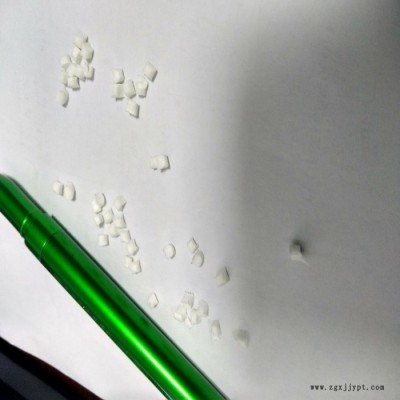

VALOX
™ 310SE0 resin 聚丁烯对苯二甲酸酯 SABIC Innovative Plastics 产品说明：
VALOX 310SE0 is an unreinforced, flame retardant PBT injection moulding resin. Applications: electrical industry, bobbins, keyboard, switches and switch components and appliance housings.
310SE0 resin 物性表
| 基本信息 | |
| |
| 添加剂 | 阻燃性 |
| 特性 | 阻燃性 |
| 用途 | 电气/电子应用领域 家电部件 开关 外壳 线轴 |
| 加工方法 | 注射成型 |
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 比重 | 1.40 | g/cm3 | ASTM D792, ISO 1183 |
| 特定体积 | 0.710 | cm3/g | ASTM D792 |
| 熔流率（熔体流动速率） (250°C/2.16 kg) | 8.6 | g/10 min | ASTM D1238 |
| 溶化体积流率（MVR） (250°C/2.16 kg) | 8.00 | cm3/10min | ISO 1133 |
| 收缩率 | | | 内部方法 |
| 流动 1 | 1.1 到 1.8 | % | 内部方法 |
| 流动 2 | 0.90 到 1.6 | % | 内部方法 |
| 流动 3 | 1.5 到 2.3 | % | 内部方法 |
| 流动 : 3.20 mm | 1.5 到 2.3 | % | 内部方法 |
| 横向流动 4 | 0.90 到 1.9 | % | 内部方法 |
| 横向流动 5 | 1.0 到 1.7 | % | 内部方法 |
| 横向流动 6 | 1.6 到 2.4 | % | 内部方法 |
| 吸水率 | | | ISO 62 |
| 饱和, 23°C | 0.36 | % | ISO 62 |
| 平衡, 23°C, 50% RH | 0.080 | % | ISO 62 |
| 硬度 | 额定值 | 单位制 | 测试方法 |
| 洛氏硬度 (R 计秤) | 120 | | ISO 2039-2 |
| 球压硬度 (H 358/30) | 105 | MPa | ISO 2039-1 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | | | |
| -- 7 | 2820 | MPa | ASTM D638 |
| -- | 2800 | MPa | ISO 527-2/1 |
| 抗张强度 | | | |
| 屈服 8 | 58.0 | MPa | ASTM D638 |
| 屈服 | 55.0 | MPa | ISO 527-2/50 |
| 断裂 9 | 58.0 | MPa | ASTM D638 |
| 断裂 | 40.0 | MPa | ISO 527-2/50 |
| 伸长率 | | | |
| 屈服 10 | 20 | % | ASTM D638 |
| 屈服 | 6.0 | % | ISO 527-2/50 |
| 断裂 11 | 20 | % | ASTM D638 |
| 断裂 | 20 | % | ISO 527-2/50 |
| 弯曲模量 | | | |
| 50.0 mm 跨距 12 | 2620 | MPa | ASTM D790 |
| -- 13 | 2600 | MPa | ISO 178 |
| 弯曲应力 | | | |
| -- | 90.0 | MPa | ISO 178 |
| 屈服, 50.0 mm 跨距 14 | 101 | MPa | ASTM D790 |
| 泰伯耐磨性 (1000 Cycles, 1000 g, CS-17 转轮) | 19.0 | mg | 内部方法 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | | | |
| -30°C 15 | 4.0 | kJ/m2 | ISO 179/1eA |
| 23°C 16 | 8.0 | kJ/m2 | ISO 179/1eA |
| 23°C | 4.0 | kJ/m2 | ISO 179/2C |
| 简支梁无缺口冲击强度 17 | | | ISO 179/1eU |
| -30°C | 无断裂 | | ISO 179/1eU |
| 23°C | 无断裂 | | ISO 179/1eU |
| 悬壁梁缺口冲击强度 | | | |
| -30°C | 22 | J/m | ASTM D256 |
| 23°C | 37 | J/m | ASTM D256 |
| -30°C 18 | 3.0 | kJ/m2 | ISO 180/1A |
| 23°C 19 | 5.0 | kJ/m2 | ISO 180/1A |
| 无缺口悬臂梁冲击 | | | |
| 23°C | 1600 | J/m | ASTM D4812 |
| -30°C 20 | 无断裂 | | ISO 180/1U |
| 23°C 21 | 无断裂 | | ISO 180/1U |
| 装有测量仪表的落镖冲击 (23°C, Total Energy) | 200 | J | ASTM D3763 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | | | |
| 0.45 MPa, 未退火, 6.40 mm | 162 | °C | ASTM D648 |
| 0.45 MPa, 未退火, 100 mm 跨距 22 | 135 | °C | ISO 75-2/Be |
| 1.8 MPa, 未退火, 3.20 mm | 74.0 | °C | ASTM D648 |
| 1.8 MPa, 未退火, 6.40 mm | 71.0 | °C | ASTM D648 |
| 1.8 MPa, 未退火, 100 mm 跨距 23 | 60.0 | °C | ISO 75-2/Ae |
| 1.8 MPa, 未退火, 64.0 mm 跨距 24 | 71.0 | °C | ISO 75-2/Af |
| 维卡软化温度 | | | |
| -- | 165 | °C | ASTM D1525, ISO 306/B50, ISO 306/B120 25 |
| -- | 212 | °C | ISO 306/A50 |
| Ball Pressure Test (125°C) | Pass | | IEC 60695-10-2 |
| 线形热膨胀系数 | | | |
| 流动 : -40 到 40°C | 7.9E-5 | cm/cm/°C | ASTM E831 |
| 流动 : 60 到 138°C | 1.3E-4 | cm/cm/°C | ASTM E831 |
| 流动 : -40 到 40°C | 7.6E-5 | cm/cm/°C | ISO 11359-2 |
| 流动 : 23 到 60°C | 1.0E-4 | cm/cm/°C | ISO 11359-2 |
| 横向 : -40 到 40°C | 7.9E-5 | cm/cm/°C | ASTM E831 |
| 横向 : -40 到 40°C | 7.3E-5 | cm/cm/°C | ISO 11359-2 |
| 横向 : 23 到 60°C | 1.0E-4 | cm/cm/°C | ISO 11359-2 |
| 导热系数 | 0.24 | W/m/K | ISO 8302 |
| RTI Elec | 120 | °C | UL 746 |
| RTI Imp | 120 | °C | UL 746 |
| RTI | 140 | °C | UL 746 |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | > 1.0E+15 | ohms | IEC 60093 |
| 体积电阻率 | > 1.0E+15 | ohms·cm | IEC 60093 |
| 介电强度 | | | |
| 1.60 mm, in Oil | 22 | kV/mm | ASTM D149 |
| 3.20 mm, in Air | 18 | kV/mm | ASTM D149 |
| 0.800 mm, 在油中 | 31 | kV/mm | IEC 60243-1 |
| 1.00 mm 26 | 18 | kV/mm | IEC 60243-1 |
| 1.60 mm, 在油中 | 24 | kV/mm | IEC 60243-1 |
| 3.20 mm, 在油中 | 15 | kV/mm | IEC 60243-1 |
| 相对电容率 | | | IEC 60250 |
| 50 Hz | 2.90 | | IEC 60250 |
| 60 Hz | 2.90 | | IEC 60250 |
| 100 Hz | 3.10 | | IEC 60250 |
| 1 MHz | 2.80 | | IEC 60250 |
| 耗散因数 | | | IEC 60250 |
| 50 Hz | 1.0E-3 | | IEC 60250 |
| 60 Hz | 1.0E-3 | | IEC 60250 |
| 100 Hz | 2.0E-3 | | IEC 60250 |
| 1 MHz | 0.010 | | IEC 60250 |
| 耐电弧性 27 | PLC 6 | | ASTM D495 |
| 相比耐漏电起痕指数(CTI) | PLC 3 | | UL 746 |
| 漏电起痕指数 | | | IEC 60112 |
| -- | 175 | V | IEC 60112 |
| 解决方案 B | 100 | V | IEC 60112 |
| 高电弧燃烧指数(HAI) | PLC 0 | | UL 746 |
| 高压电弧抗点燃指数 (HVAR) (PLC) | PLC 6 | | UL 746 |
| 高电压电弧起痕速率 (HVTR) | PLC 4 | | UL 746 |
| 热丝引燃 (HWI) | PLC 2 | | UL 746 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 | | | UL 94 |
| 0.710 mm | V-0 | | UL 94 |
| 3.00 mm | 5VA | | UL 94 |
| 灼热丝易燃指数 (1.00 mm) | 960 | °C | IEC 60695-2-12 |
| 极限氧指数 | 30 | % | ISO 4589-2 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 121 | °C | |
| 干燥时间 | 3.0 到 4.0 | hr | |
| 干燥时间，最大 | 12 | hr | |
| 建议的最大水分含量 | 0.020 | % | |
| 建议注射量 | 40 到 80 | % | |
| 料筒后部温度 | 232 到 249 | °C | |
| 料筒中部温度 | 238 到 254 | °C | |
| 料筒前部温度 | 243 到 260 | °C | |
| 射嘴温度 | 238 到 254 | °C | |
| 加工（熔体）温度 | 243 到 260 | °C | |
| 模具温度 | 48.9 到 76.7 | °C | |
| 背压 | 0.345 到 0.689 | MPa | |
| 螺杆转速 | 50 到 100 | rpm | |
| 排气孔深度 | 0.013 到 0.025 | mm |
021-80107851
