| 材质 | 碳钢 |
|---|---|
| 产地 | 武汉 |
| 尺寸 | 400*350*500mm |
| 工作压力 | 0.3-0.6MPa |
| 类型 | 泡沫灭火装置 |
| 售后服务 | 一年保修 |
| 颜色 | 红色 |
| 执行质量标准 | 国标 |
| 品牌 | 逸威 |
| 型号 | PCL8 |
| 质量认证 | CCC |
| 是否加工定制 | 是 |
| 泡沫液混合比 | 0.03 |
一、产品简介
执行标准：GB20031-2005

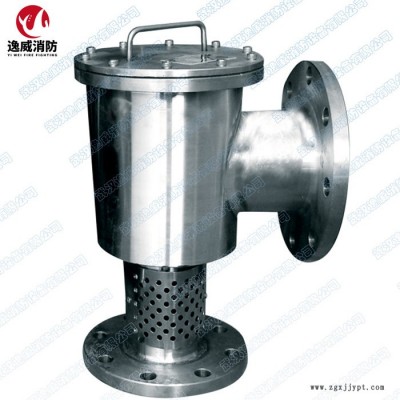

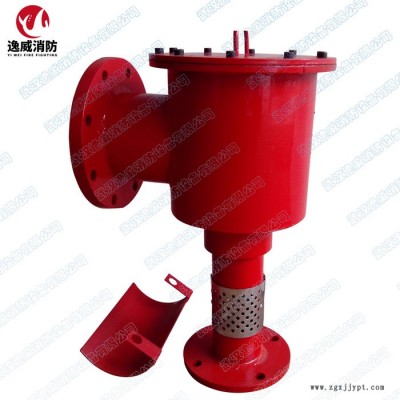

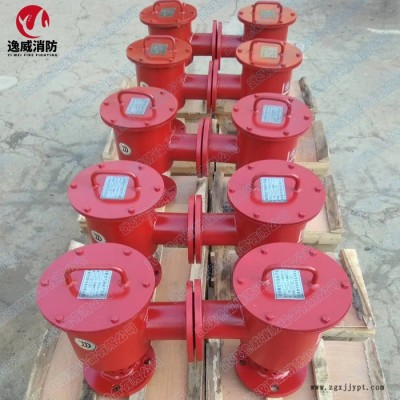

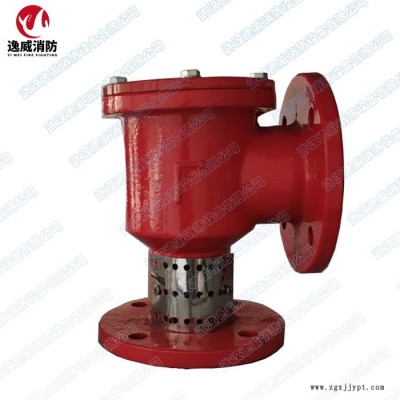

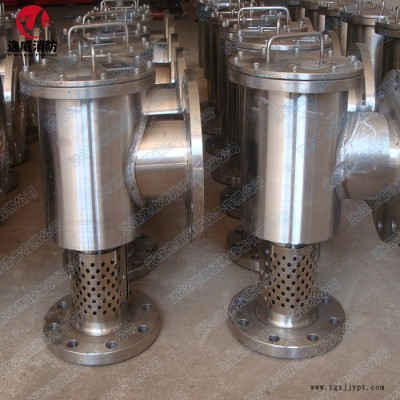

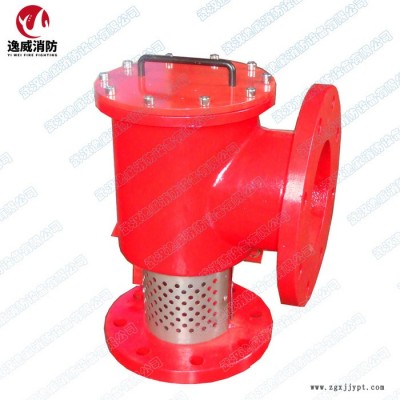

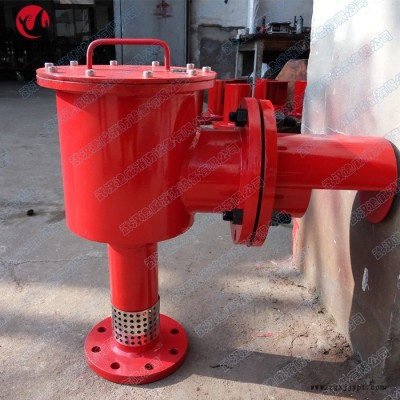

PCL系列低倍数泡沫产生器，是一种低倍数泡沫产生设备，固定安装在油罐上，将泡沫喷入燃烧液体表面形成泡沫层或一层膜的低倍数泡沫灭火设备。泡沫产生器主要由壳体组，泡沫喷管组和导板三个部分组成。
该设备主要用于油罐、酒精罐等液体的化工品罐上的消防设备。
二、工作原理
当泡沫混合液流过产生器喷嘴时，形成扩散的雾化射流，在其周围产生负压，从而吸入大量空气形成空气泡沫。空气泡沫通过泡沫喷管和导板输入贮罐内，沿管壁淌下，平稳地覆盖在燃烧液面上，进行灭火。
三、主要性能参数
| 型号规格 | 额定进口压力 (MPa) | 额定混合液量 (L/S) | 发泡倍数 | 特性系数 K值 |
| PCL4 |
0.5 | 4 |
≥5 | 107.3 |
| PCL8 | 8 | 214.6 | ||
| PCL16 | 16 | 429.3 | ||
| PCL24 | 24 | 644 |
产生器进口压力范围是Ｐ： 0.3~0.6MPa
混合液流量Q=K·√10P （ Q：L/min、Ｐ：ＭＰａ）
产生器适合配用：３％和６％各种类型泡沫液。
四、结构形式与外形尺寸
结构图如下：
| 规 格 型 号 | 外形尺寸（mm） | 出口法兰尺寸（mm） | 进口法兰尺寸（mm） | ||||||
| L | 厚度 | H | C | C1 | n1 | E | E1 | n2 | |
| PCL4 | 250 | 180 | 450 | Φ185 | Φ145 | 4 | Φ165 | Φ125 | 4 |
| PCL8 | 278 | 210 | 522 | Φ220 | Φ180 | 8 | Φ185 | Φ145 | 4 |
| PCL16 | 338 | 270 | 554 | Φ250 | Φ210 | 8 | Φ200 | Φ160 | 8 |
| PCL24 | 391 | 328 | 700 | Φ285 | Φ240 | 8 | Φ220 | Φ180 | 8 |
