排热量 | 0 |
---|---|
风机功率 | 4Kw |
类型 | 喷淋式冷凝器 |
外形尺寸 | 0 |
形式 | 不锈钢一体式 |
颜色 | 银色 |
重量 | 0 |
品牌 | 德众喷雾传质式冷凝器 |
型号 | PCL2000L |
加工定制 | 是 |
喷淋泵 | 0 |
佛山德众制药机械有限公司是在佛山德众药业有限公司工程设备部门的基础上筹建的,专门研制、生产中药浓缩、干燥方面的节能产品。
1972年自行设计、制造了国内中药行业第一台喷雾干燥塔。
在针对中药提取液多泡、热敏性等特点,经多年的研究摸索,在2002年德众设备部门便自行设计了3台3000L喷雾真空浓缩,通过喷雾技术在国内率先解决了真空浓缩的多泡难题。该设备具有消泡、自动进液、自动控制温度等先进功能。
2008年公司研制了真空浓缩使用的喷雾传质式冷凝器,改变了传统浓缩的冷凝方式,与原来的真空系统比较节电明显,而且真空度非常高,并获得国家专利,并成功应用于海天味业、北京同仁堂、德众药业、广州奇星药业、广州心宝药业、河北万岁药业、广东溢达纺织、陕西华和食品等国内知名企业。
2009年公司引入国内热泵双效技术,并针对国内热泵双效稳定性差的特点,进一步加强了自动控制技术,设计和制造出高稳定性的高真空热泵双效浓缩器。经佛山市节能服务中心的测定,节能方面已达到了国内先进水平。
2010年获得佛山科技一等奖。
2011年获得广东省高科技产品称号。
德众制药机械工程技术人员长期为了提高中药生产的效率和工艺水平,在德众药业这个巨大的实验基地不懈地努力,探索出更合适生产使用的、更节约能耗的设备。正是:做药人造药机最合用。
一.机组特点:
1.高真空节能技术:冷凝系统采用喷雾传质式冷凝器,不需要凉水塔,不需要列管冷凝器,不需要大型循环泵,耗水、耗电低,真空高。喷雾传质式冷凝器技术已获得国家发明专利。
2.热平衡式热泵节能技术:双效热平衡稳定,真空、温度无波动、无失控。蒸汽消耗比普通双效应节约蒸汽30%左右,比单效节约蒸汽60%以上。每蒸发一吨水只需要蒸汽 <400Kg/h。
3.低温加热技术:采用蒸汽热泵把锅炉蒸汽与低压二次蒸汽混合形成90℃低温加热,使I效温度低于80℃,Ⅱ效温度低于60℃。有利于热敏药物的加工和防垢。
4.消泡技术:采用喷雾和排空两级消泡技术,成功解决了中药浓缩中的消泡和跑料问题。
5.防垢技术:加热器采用独有的三管程强制外循环设计,大大延长了请洗周期,且药垢极薄易清洗。
6.自动控制技术:液位、蒸汽压力、真空度、温度、浓度、消泡等自动控制。可实现网络管理、远程监控。便于操作和管理。
7.独有的四方平台:稳定、安全,占地少,现场监控方便。
技术参数:

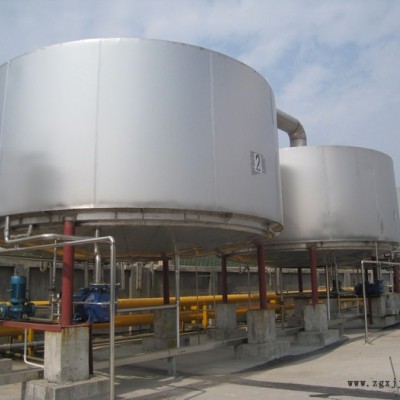

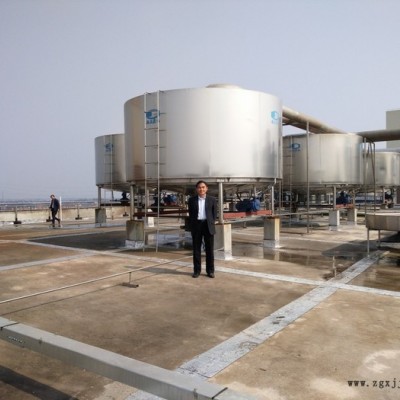

二.专利节能产品——喷雾传质式冷凝器
德众药机高真空热泵双效浓缩机组使用的冷凝器是一种没有水池、没有凉水塔、没有循环泵、没有列管冷凝器彻底改变传统浓缩冷凝器的节能新产品。其节能的原理是:采用有相变的热交换代替无相变的热交换。该产品已获得国家发明专利。该产品节能、节水,真空高。
原理:水蒸发时有相变的吸热效果是无相变的冷却水吸热效果的56倍!例如2000L单效浓缩传统需要的冷却水是112 t,若换成喷雾传质式冷凝器用雾化水蒸发来吸热只需要2 t,这是一个很大的突变。因考虑雾化喷淋的有效因素及雾化需要一定的压力因素,德众药机2000L高真空热泵双效浓缩机组的喷雾传质式冷凝器使用的雾化水泵为1.5Kw,循环水量约10 t/h,蒸发耗水0.7t。全套冷凝器耗用电功率为9.5Kw。理论上:“相变换热过程的表面传热系数要比无相变的单相流的传热系数高出几倍甚至几十倍。”
