| 特性系数 | 0.00 |
|---|---|
| 喷射距离 | 0.00 |
| 使用压力 | 0.4-0.6 |
| 流量 | 4、8、16、24 |
| 分类 | 灭火器材 |
| 型号 | PC、PCL |
| 产地 | 山东 |
| 储罐容积 | 0.00 |
| 发泡倍数 | ≥2 |
| 法兰规格 | 100 |
| 功率 | 11（Kw） |
| 混合比 | 3、6 |
| 灭火时间 | 0.00 |
| 售后服务 | 一年保修 |
| 重量 | 30 |
| 主要适用范围 | 化工,仓储,石油,油库,油罐 |
| 品牌 | 绿屏环球 |
| 泡沫剂浓度 | 3.6（%） |
根据泡沫灭火系统的要求，主要分为液上喷射空气泡沫产生器和液下喷射空气泡沫产生器。液上喷射空气泡沫产生器，固定安装于油罐及各类烃类液体储存容器的器壁上部。根据安装方式的不同，有立式和横式两种。液下喷射空气泡沫产生器，用于液下喷射灭火系统。由于液下喷射泡沫灭火系统的泡沫是从罐底压入，因此必须克服管道阻力和储罐内油层的静压，又称高倍压泡沫产生器。 结构原理
空气泡沫产生器主要由壳体组、泡沫喷管组和导板组三个部份构成。

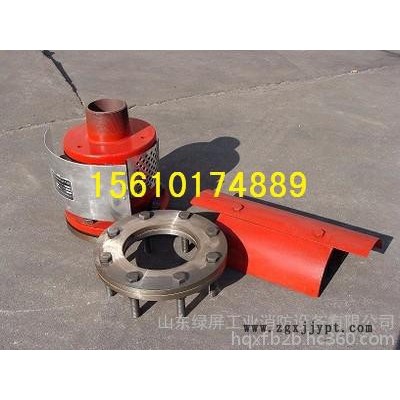

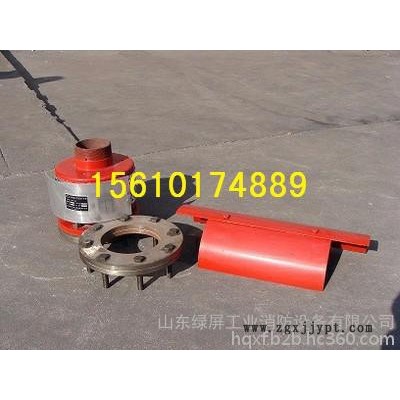

空气泡沫产生器以下部分组成：1、密封玻璃2、玻璃压圈3、喷咀4、滤网5、罩板6、壳体 7、泡沫喷管组8、壳体组9、导板组 使用说明
1、 空气泡沫产生器进口标定工作压力为0.5Mpa，也可以在0.3—0.5Mpa压力范围内使用，但混合量和泡沫量相应变化。
2、 本产生器配有3%型和6%型普通空气泡沫液。 3、 为防止易燃液体贮罐内气体蒸发外漏，壳体出口端必须安装密封玻璃。该玻璃一面刻有易碎裂痕，混合液流压力在0.1—0.2Mpa时即可冲碎。易碎裂痕一面应朝喷出口方向安装。 4、 导板安装在贮罐内壁上，保证泡沫罐壁淌下、平稳地覆盖在燃烧液面上，以提高灭火效果。
5、 空气泡沫产生器进口管孔径不得小于规定的尺寸
安装泡沫发生器采用的类型和设置数量的多少，是根据油罐容量、储存油品的品种、油面的大小、以及泡沫种类，通过计算来确定的，但最少不得少于两个，而且还各有一根单独的消防管线来供应泡沫混合剂。
当泡沫消防车固定消防泵供给的泡沫混合液流，经输送管道通过产生器时，形成空气泡沫，扑灭油类火灾。一般有四种型号：PC-4，PC-8，PC-16，PC-24。 2、技术参数 ① 型号 PC-4：工作压力为0.5MPa时，混全液为4升/秒，泡沫发生量为25升 ② 型号 PC-8：工作压力为0.5MPa时，混全液为8升/秒，泡沫发生量为50升 ③ 型号 PC-16：工作压力为0.5MPa时，混全液为16升/秒，泡沫发生量为100升 ④ 型号PC-24：工作压力为0.5MPa时，混全液为24升/秒，泡沫发生量为150升 3、 工作压力范围0.2-0.5MPa。 4、 玻璃片在0.1-0.2MPa压力下被冲破。 5、规格型号
| 规格 | L | H |
| PC-4 25升 | 216 | 170 |
| PC-8 50升 | 228 | 190 |
| PC-16 100升 | 230 | 210 |
| PC-24 150升 | 234 | 230 |
安装保养 编辑 1、 空气泡沫产生器上有标牌，注明型号、规格、制造日期，安装前要根据产品型号自行配制泡沫喷管组。 2、 先将导板组装在贮罐内壁上，然后再装泡沫喷管组和壳体组，罩板应在上方。 3、 安装结束后进行泡沫喷射试验一次，以观察喷射泡沫是否正常，水泵供水压力和产生器进口压力是否符合要求；管路有无渗漏现象等，最后安装好密封玻璃。 4、 空气泡沫产生器整个管道必须保证畅通，要经常检查是否有堵塞现象。密封玻璃是否完好。 5、 为了避免和减轻贮罐壁变形时对管道的破坏，最好在产生器进口管道中安装一段相同口径的金属软管。

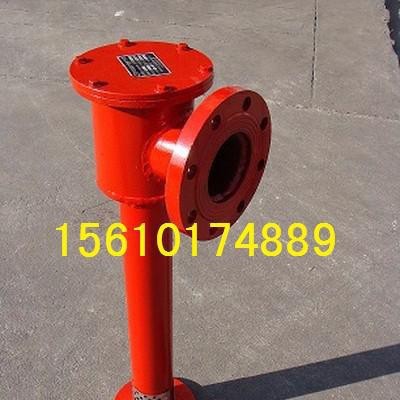

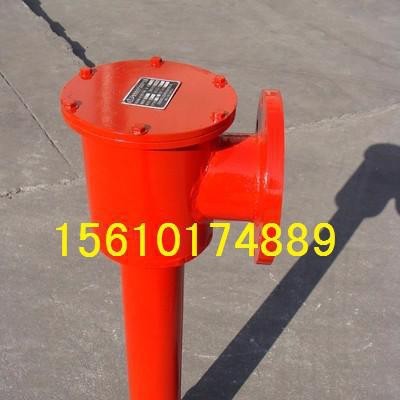

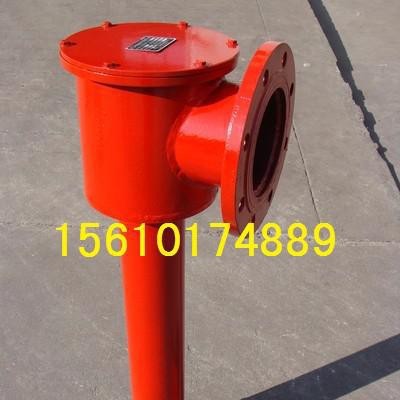

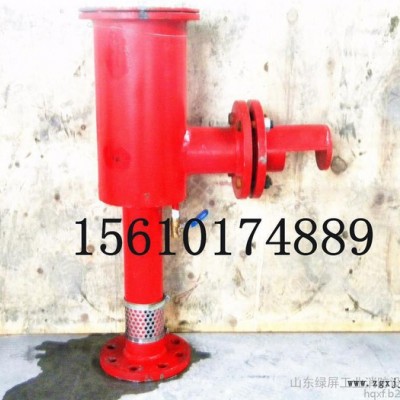

PC系列液上喷射空气泡沫产生器是一种水平固定安装在油罐顶壁上,能产生和喷射空气泡沫的灭火设备。当泡沫消防车或固定消防泵供给的泡沫混合液流经输送管道通过泡沫产生器时,形成空气泡沫,扑灭油类火灾。 空气泡沫产生器主要由泡沫产生器主体，泡沫喷管组和导板组三个部分组成。当泡沫混合液通过产生器喷嘴时，形成扩散的雾化射流，在其周围产生负压，从而吸入大量空气形成泡沫，空气泡沫通过泡沫喷管开口喷入罐内灭火。
