| 产品名称 | PA6 |
|---|---|
| 类型 | 超级刚化 |
| 密度 | 1.04g/cm3 |
| 名称 | 尼龙6 |
| 牌号 | Zytel® ST811HS NC010 |
| 批号 | 19 |
| 销售方式 | 品牌经销 |

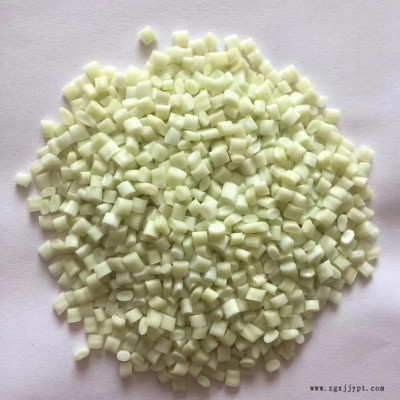

| 形态 | 颗粒 |
| 颜色 | 本色 |
| 用途级别 | 注塑级 |
| 品牌 | Dupont/杜邦 |
| 厂家(产地) | 美国杜邦 |
| 加工级别 | 注塑级,挤出级 |
| 特性级别 | 增韧级,热稳定性 |
| 规格级别 | 热稳定 剂脱模 |
Zytel? ST811HS NC010NYLON RESINDuPont Performance Polymers产品说明Super Toughened, Heat Stabilized, Polyamide 6基本信息UL 黄卡 E41938-234353添加剂 热稳定剂 脱模特性 热稳定性RoHS 合规性 联系制造商形式 粒子加工方法 挤出 注射成型多点数据Isothermal Stress vs. Strain(ISO 11403-1)Secant Modulus vs. Strain (ISO11403-1)Shear Stress vs. Shear Rate(ISO 11403-1)Tensile Modulus vs.Temperature, Dynamic (ISO11403-1)Viscosity vs. Shear Rate (ISO11403-2)部件标识代码 (ISO
11469) >PA6-HI树脂ID (ISO 1043) PA6-HI物理性能 干燥 调节后的 单位制 测试方法密度 1.04 -- g/cm3 ISO 1183
收缩率 ISO 294-4
横向流量 1.4 -- % ISO 294-4
流量 0.90 -- % ISO 294-4
吸水率 ISO 62
饱和, 23°C, 2.00 mm 6.8 -- % ISO 62
平衡, 23°C, 2.00 mm, 50%
RH 2.3 -- % ISO 62
机械性能 干燥 调节后的 单位制 测试方法拉伸模量 900 400 MPa ISO 527-2
拉伸应力 (屈服) 31.0 -- MPa ISO 527-2
拉伸应变 (屈服) 29 -- % ISO 527-2
标称拉伸断裂应变 > 50 -- % ISO 527-2
弯曲模量 850 360 MPa ISO 178
薄膜 干燥 调节后的 单位制 测试方法伸长率 - MD (屈服) 4.0 -- % ISO 527-3
冲击性能 干燥 调节后的 单位制 测试方法简支梁缺口冲击强度 ISO 179/1eA
-30°C 14 13 kJ/m2 ISO 179/1eA
23°C 71 130 kJ/m2 ISO 179/1eA
简支梁无缺口冲击强度 ISO 179/1eU
-30°C 无断裂 无断裂 ISO 179/1eU
23°C 无断裂 无断裂 ISO 179/1eU
多轴向仪器化冲击能量 ISO 6603-2
-30°C 25.0 -- J ISO 6603-2
23°C 16.0 -- J ISO 6603-2
热性能 干燥 调节后的 单位制 测试方法热变形温度0.45 MPa, 未退火 170 -- °C ISO 75-2/B
1.8 MPa, 未退火 47.0 -- °C ISO 75-2/A
玻璃转化温度 150.0 0.00 °C ISO 11357-2
维卡软化温度 95.0 -- °C ISO 306/B50
熔融温度 2218 -- °C ISO 11357-3
线形热膨胀系数 ISO 11359-2
页面信息资料来自厂商，文档提供者不承担任何法律责任，强烈建议在**终选择材料前**数据值与材料供应商进行验证。版权归原作者所有，如有侵权请立即与我们联系。 Page 1流动 2.0E-4 -- cm/cm/°C ISO 11359-2
横向 1.8E-4 -- cm/cm/°C ISO 11359-2
电气性能 干燥 调节后的 单位制 测试方法表面电阻率 -- 1.0E+15 ohms IEC 60093
体积电阻率 1.0E+15 1.0E+13 ohms cm IEC 60093
介电强度 31 -- kV/mm IEC 60243-1
耗散因数 IEC 60250
100 Hz 8.0E-3 0.055 IEC 60250
1 MHz 0.014 0.18 IEC 60250
可燃性 干燥 调节后的 单位制 测试方法燃烧速率 3
(1.00 mm) < 100 -- mm/min ISO 3795
UL 阻燃等级 UL 94, IEC 60695-11-10, 0.75 mm HB -- UL 94, IEC 60695-11-10, 1.5 mm HB -- UL 94, IEC 60695-11-10, FMVSS 可燃性 B -- FMVSS 302
充模分析 干燥 调节后的 单位制Specific Heat Capacity of Melt 2600 -- J/kg/°CThermal Conductivity of Melt 0.15 -- W/m/K注射 干燥 单位制Melt Temperature, Optimum 270 °CMold Temperature, Optimum 70 °CDrying Recommended yesHold Pressure Time 4.00 s/mmMaximum Screw Tangential Speed 300 mm/sec充模分析 干燥 调节后的 单位制熔体密度 0.880 -- g/cm3顶出温度 190 -- °C注射 干燥 单位制干燥温度 60 °C干燥时间 - 热风干燥机 2.0 到 4.0 hr建议的**大水分含量 0.20 %加工(熔体)温度 260 到 280 °C模具温度 50 到 90 °C保压 50.0 到 100 MPa备注1. 10°C/min2. 10°C/min3. FMVSS 302
13861291831
