| 型号 | CP |
|---|---|
| 类型 | 止水带 |
| 产品等级 | 一级 |
| 形状 | 带状 |
| 材质 | 橡胶 |
| 颜色 | 黑 |
产品名称

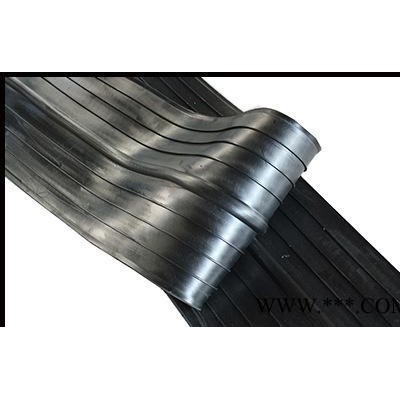

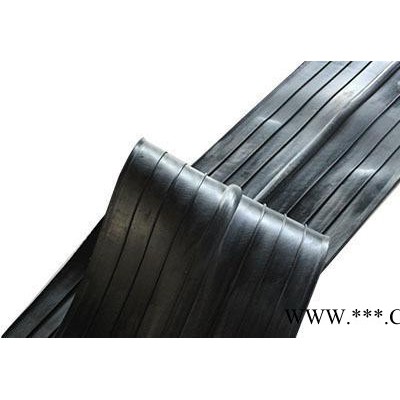

中埋式橡胶止水带
产品详细介绍
中埋式橡胶止水带又称中置式橡胶止水带或内埋式橡胶止水带，是一种在混凝土变形缝、伸缩缝等混凝土内部设置的止水带，具有以止水带的材料弹性和结构形式来适应混凝土伸缩变形的能力，从材料选择来区分可分为中埋式橡胶止水带、中埋式PVC止水带、中埋式橡塑止水带和中埋式遇水膨胀止水带等，从结构形式上可分为CB型止水带和CP型止水带两种。
设计及选用标准：
在工程设计及施工选用过程中，中埋式橡胶止水带的宽度及厚度应按以下条件确定。
1、水压小于4m,水平和垂直变形量不超过10mm时，中埋式橡胶止水带的宽度不宜小于200mm，厚度不宜小于5mm；
2、水压为4-8m，水平和垂直变形量不超过30mm时，中埋式橡胶止水带的宽度不宜小于300mm，厚度不宜小于6mm；
3、水压大于8m,水平和垂直变形量超过30mm时，中埋式橡胶止水带的宽度不宜小于350mm,厚度不宜小于8mm；
4、水压不大于8m,水平变形量不超过20mm，当无垂直变形时，中埋式橡胶止水带的宽度不宜小于200mm,厚度不宜小于5mm。除此之外，当结构断面尺寸大于500mm时，中埋式橡胶止水带的宽度不宜小于300mm，当中埋式橡胶止水带进行弯曲放置时，其转弯半径不得小于300mm。
CP型止水带是指中间无孔的中埋式止水带，可分为CP型橡胶止水带、CP型塑料止水带两种。主要适用于各种变形量不大的混凝土构筑物的施工缝、完全收缩缝、不完全收缩缝、伸缩缝等，具有与混凝土锚固紧密、止水密封及弹性拉伸变形等特点，是我公司根据多年生产经验，并结合《给水排水工程混凝土构筑物变形缝设计规程》CECS117：2000开发生产的一种新型中埋式止水带
一、止水带的材质、形状、尺寸物理机械性能：
1、止水带宜采用橡胶、塑料、橡塑（氯乙烯合成橡胶）止水带或金属止水带等。橡胶止水带和钢边橡胶止水带应采用三元乙丙橡胶制作，不得采用再生橡胶。塑料止水带不得采用再生塑料。
2、中埋式止水带宜选用橡胶止水带或钢边橡胶止水带，当遇有腐蚀性介质时宜选用氯丁橡胶止水带；橡胶止水带的防霉等级不应小于2级；在低温情况下，宜选用三元乙丙橡胶止水带；背贴是止水带宜选用防水板材质的塑料止水带。
3、橡胶止水带的材质、形状、尺寸、物理机械性能应符合设计及**现行《橡胶止水带》（HG/T2288）的规定。
4、止水带外观质量应符合下列要求：
① 止水带表面不允许有开裂、缺胶、海绵状等影响使用的缺陷。塑料止水带外观颜色应为材料本色，不得添加颜料和填料，特殊要求除外。
② 止水带产品外观质量应符合表4的规定。
止水带产品外观质量要求
序号 | 缺陷名称 | 工作面 |
1 | 气泡 | 直径不大于1mm的气泡，每米不允许超过3处 |
2 | 杂质 | 面积不大于4mm2的杂质，每米不允许超过3处 |
3 | 凹痕 | 不允许有 |
4 | 接缝缺陷 | 高度不大于1.5mm的凸起或不平，每米不得超过2处 |
5、 橡胶、塑料止水带的物理力学性能应分别符合表5—1和表5—2的规定，止水带接头部位的拉伸强度指标不得低于该说明表中本体材料的性能。
表5—1 橡胶止水带物理力学性能
序号 | 项目 | 性能指标 | |||
B型 | S型 | ||||
1 | 硬度（绍尔A）（度） | 60±5 | 60±5 | ||
2 | 拉伸强度（MPa） | ≥15 | ≥12 | ||
3 | 拉断伸长率（%） | ≥450 | ≥450 | ||
4 | 压缩**变形（%） | 70 ℃×24 h | ≤30 | ≤30 | |
23℃×168h | ≤20 | ≤20 | |||
5 | 撕裂强度（KN/m） | ≥30 | ≥25 | ||
6 | 脆性温度（℃） | ≤—45 | ≤—45 | ||
7 | 热空气老化 | 70℃ × 168h | 硬度变化（绍尔A）（度） | ≤+6 | ≤+6 |
拉伸强度（MPa） | ≥12 | ≥10 | |||
扯断伸长率（%） | ≥400 | ≥400 | |||
8 | 耐碱水 | Ca(OH)饱和溶液23℃ × 168h | 硬度变化（绍尔A）（度） | ≤+6 | ≤+6 |
拉伸强度（MPa） | ≥12 | ≥10 | |||
扯断伸长率（%） | ≥400 | ≥400 | |||
9 | 臭氧老化（50X10-8,20%，40℃，48h） | 无龟裂 | |||
10 | 橡胶与金属粘合 | R型破坏 | |||
021-80107851
