通过
基本信息
特性
良好的柔韧性
食品接触的合规性
用途
薄膜
袋子
管件
瓶子
机构评级
FDA 21 CFR 177.2600
形式

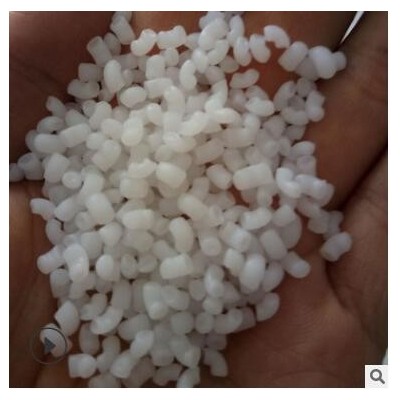

粒子
加工方法
薄膜挤出
吹塑成型
物理性能额定值单位制测试方法
密度 0.890 g/cm³ ISO 1183/A
熔流率（熔体流动速率） (230°C/2.16 kg) 0.80 g/10 min ISO 1133
硬度额定值单位制测试方法
肖氏硬度 (邵氏 D) 36 ISO 868
机械性能额定值单位制测试方法
拉伸模量 ISO 527-2/25
0.0500 mm 1 200 MPa ISO 527-2/25
0.0500 mm 2 320 MPa ISO 527-2/25
拉伸应力
屈服 9.00 MPa ISO 527-2
断裂, 0.0500 mm 3 18.0 MPa ISO 527-2/500
断裂, 50.0 mm 4 27.0 MPa ISO 527-2/500
拉伸应变
横向流量 : 屈服, 0.0500 mm 28 % ISO 527-2/500
流量 : 屈服, 0.0500 mm 20 % ISO 527-2/500
断裂 500 % ISO 527-2
弯曲模量 330 MPa ISO 178
Tensile Strength at Yield 5 ISO 527-3
MD 11.0 MPa ISO 527-3
TD 8.00 MPa ISO 527-3
断裂伸长率 6 ISO 527-3
MD 870 % ISO 527-3
TD 850 % ISO 527-3
薄膜额定值单位制测试方法
薄膜厚度 - 经测试 50 µm
冲击性能额定值单位制测试方法
悬壁梁缺口冲击强度 ISO 180/1A
-50°C 40 kJ/m² ISO 180/1A
-20°C 70 kJ/m² ISO 180/1A
23°C 无断裂 ISO 180/1A
热性能额定值单位制测试方法
热变形温度 (0.45 MPa, 未退火) 50.0 °C ISO 75-2/B
维卡软化温度 75.0 °C ISO 306/A50
光学性能额定值单位制测试方法
光泽度 (45°, 50.0 µm) 4 ASTM D2457
雾度 (50.0 µm) 95 % ASTM D1003
备注
1 . TD
2 . MD
3 . TD
4 . MD
5 . 500mm/min
6 . 500mm/min
021-80107851
