| 品牌 : | 昆山元欣 | 型号 : | YS-35D |
| 材质 : | 不锈钢 | 性能 : | 防爆 |
| 驱动方式 : | 电动 | 输送介质 : | 油泵 |
| 泵轴位置 : | 卧式 | 叶轮结构 : | 封闭式叶轮 |
| 叶轮吸入方式 : | 单吸式 | 流量 : | 315L/min |
| 叶轮数目 : | 1个 | 扬程 : | 30m |
| 吸入口径 : | DN50 | 排出口径 : | DN40 |
| 级数 : | 单级 | 重量 : | 31.5kj |
| 电压 : | 380V-220V | 功率 : | 2.2KW |
1.泵浦简介：
离心泵是轴向吸入出口偏心式高温介质移送循环离心泵，移送循环介质为不含颗粒、纤维的液体（水、乙二醇、导热油等）。具有安装简易、耐高温、大流量、应用广泛等特点。
2.应用领域：
模具控温、辊轮控温、反应釜夹套控温、冷凝水回收、食品设备、清洗设备、模板控温、料筒控温、冷热交换系统等。

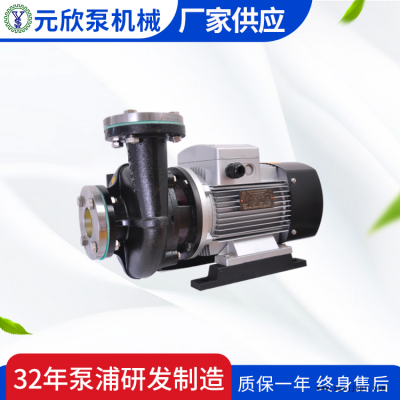

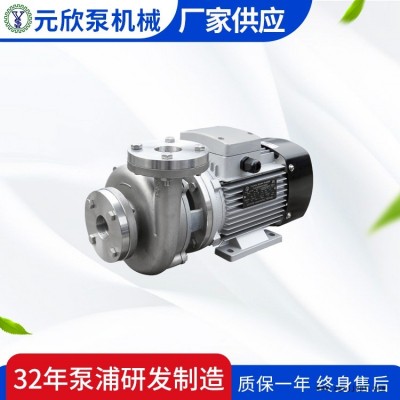

3.产品图片：
5. 浦泵特点:
编号 | 泵浦特点 |
01 | 采用电机直接联接，机泵轴完全同心、震动小、噪音低、保证运行平稳 |
02 | 节省空间，限度地缩小了泵的占地面积和占用空间，节省投资 |
03 | 可靠地机械密封结构，保证了介质输送 |
04 | 泵内除机械密封摩擦副外无任何金属性摩擦，性能保持稳定 |
6.泵浦材质：
序号 | 泵浦材质 | |
01 | 泵体 | 铸铁/不锈钢 |
02 | 轴芯材质 | SUS304不锈钢 |
03 | 叶轮 | 黄铜 |
04 | 密封材质 | 碳化硅或合金+石墨+高温氟橡胶 |
05 | 电机绝缘等级 | F级 |
06 | 防护等级 | IP54 |
7.使用条件
高温热水 | 高温导热油 | 乙二醇 | 工作环境温度 | 海拔 | 工作压力 |
+5℃-+160℃ | +5℃-+200℃ | -30℃-+180℃ | -5℃-+40℃ | 1000m | 10bar |
8.结构分解图
9.规格性能参数：
型号 | 口径 | 电机 | 性能参数 | 泵浦自重kg | ||||||
进口 |
出口 | 功率 Kw | 匹数 Hp | 电压 | 频率 Hz | 转速 Rpm | 扬程M | 使用流量L/Min | ||
YS-35D | DN50 | DN40 | 2.2 | 3 | 3Ø-380v | 50 | 2760 | 30 | 315/233 | 31.5 |
10.安装尺寸图：
11.性能曲线图：
测试基础：
上述性能曲线对应于水在 20℃时以正常速度运输。扬程和流量的误差是±10%,性能误差±10%。泵的性能随输送流
体介质的比重及密度的不同而产生变化。
12.电器连接
◎电气线路的联接必须由具有相应资格证书的电工操作。
