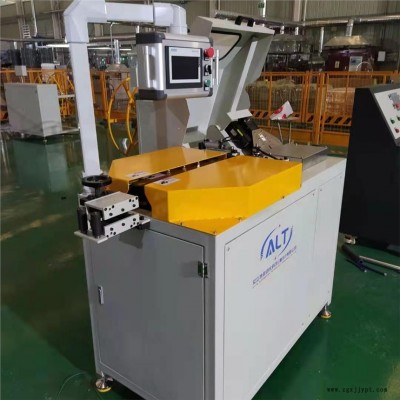

钢丝胶管切管机 挤出在线塑管切断机 切出的管材性价比高

        衡水启瑞机械有限公司

结构介绍

  切管设备按结构与功能可以分为

电气控制部分、牵引部分、切断部分、放卷部分、速度调节部分。

  牵引分部：从放卷架拉动管子到磨具内。

  放卷部分：起到辅助动力作用。速度由摆杆部分决定。当摆杆被管子抬高时，

  检测开关会反应给变频器，变频器会降低放卷电机的速度.

橡塑管切管机 挤出在线切断机切出的管材性价比高  使用说明

1.在确认上电安全的情况下，旋转电控箱体上的总电源开关，使系统得电。并检查计数轮上无异物。

2.根据工艺材料，更换切管套筒，并调节放卷架的盘大小。

3.将所需要的管材料放入放料架的转盘内。手动牵头从导轮经过进入摆杆了两个轮内，然后插入牵引带内。手摇手轮压紧管材，不要压的太紧会把管子压扁。

4.旋转前进按钮，管子会进入套筒磨具!

5.点击空白处填写所需的根数（1）和长度1米（1000）。管径（10）。按手动切断键去头，再按自动开始键，设备自动切管一根。用盒尺测量，比如实际尺寸为990mm，点击图一中的“校正长度”然后输入实际测量尺寸990，然后点击确定校正即可。切此管径就会精确。

6.放卷盘分为四盘，使用哪个盘点击选择即可，当摆杆台的越高速度越快，当抬到顶端时，切管牵引会自动停止等待。

7.无料检测自动停止。自动状态下当没有管子10秒后会自动停止。

橡塑管切管机 挤出在线切断机切出的管材性价比高故障维护

1.如果触摸屏显示####则可能网线掉落。

2.如果自动状态下放卷盘混乱，摆杆被管子抬到高位时，牵引会自动暂停。摆杆降下去时会再次运行。

3.长时间使用编码器计数轮会沾上泥土请刮掉。

4.使用长时间皮带损坏后需要更换两至四年左右，型号10F-1250带三角槽10-3。

5.气源处理器要定期清水。
