冲压机械手设备专用中空可穿线谐波 日本新宝谐波减速机

一：日本电产新宝简介

日本电产新宝是1952年4月份在东京作为日本初期＂无极变速机＂诞生了。从此经过技术的锻炼，在＂牵引驱动技术＂领域中确立了地位，三次受到日本机械学会 的嘉奖和数次发明奖，充分证明了新宝公司的技术水平．以＂有活力 ，持续发展的新宝＂为主题，开展任何工作都全力以赴，为人类和社会贡献全力，提供更好的服务。

二：谐波减速传动原理

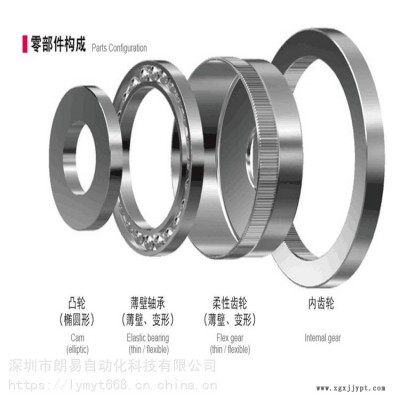

它主要由三个基本构件组成：

（1）带有内齿圈的刚性齿轮（刚轮），它相当于行星系中的中心轮；

（2）带有外齿圈的柔性齿轮（柔轮），它相当于行星齿轮；

（3）波发生器H，它相当于行星架。

作为减速器使用，通常采用波发生器主动、刚轮固定、柔轮输出形式。

波发生器H是一个杆状部件，其两端装有滚动轴承构成滚轮，与柔轮1的内壁相互压紧。柔轮为可产生较大弹性变形的薄壁齿轮，其内孔直径略小于波发生器的总长。波发生器是使柔轮产生可控弹性变形的构件。当波发生器装入柔轮后，迫使柔轮的剖面由原先的圆形变成椭圆形，其长轴两端附近的齿与刚轮的齿完全啮合，而短轴两端附近的齿则与刚轮完全脱开。周长上其他区段的齿处于啮合和脱离的过渡状态。当波发生器沿图示方向连续转动时，柔轮的变形不断改变，使柔轮与刚轮的啮合状态也不断改变，由啮入、啮合、啮出、脱开、再啮入……，周而复始地进行，从而实现柔轮相对刚轮沿波发生器H相反方向的缓慢旋转。工作时，固定刚轮，由电机带动波发生器转动，柔轮作为从动轮，输出转动，带动负载运动。在传动过程中，波发生器转一周，柔轮上某点变形的循环次数称为波数，以n表示。常用的是双波和三波两种。双波传动的柔轮应力较小，结构比较简单，易于获得大的传动比。故为目前应用 广的一种。

三：SHIMPO谐波减速机特点

1.可按实际要求采用多种安装形式，多个面均能安装；

2.安装必须牢固、可靠；

3.原动机、减速机的工作机构之间须仔细对中，误差不得大于所用联轴器的许用补偿；

4.安装后用手转动，必须灵活、无卡滞现象

 四：详细说明

谐波传动减速器 （harmonic gear drive）

定义：主要由波发生器、柔性齿轮和刚性齿轮三个基本构件组成，谐波传动减速器，是一种靠波发生器使柔性齿轮产生可控弹性变形，并与刚性齿轮相啮合来传递运动和动力的齿轮传动。 应用学科：机械工程（一级学科）；传动（二级学科）；齿轮传动（三级学科）谐波齿轮传动减速器是利用行星齿轮传动原理发展起来的一种新型减速器。谐波齿轮传动（简称谐波传动）。

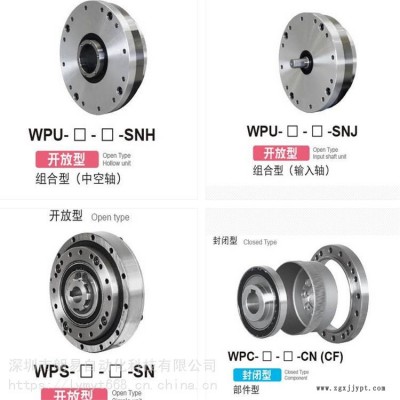

为了满足客户不同的需求，日本新宝开发出了WPC封闭型、WPU封闭型、WPS开放型、WPU开放型等多个系列的产品。

 五：主要优点

(1)传动速比大。单级谐波齿轮传动速比范围为70~320，在某些装置中可达到1000，多级传动速比可达30000以上。它不仅可用于减速，也可用于增速的场合。
(2)承载能力高。这是因为谐波齿轮传动中同时啮合的齿数多，双波传动同时啮合的齿数可达总齿数的30%以上，而且柔轮采用了高强度材料，齿与齿之间是面接触。
(3)传动精度高。这是因为谐波齿轮传动中同时啮合的齿数多，误差平均化，即多齿啮合对误差有相互补偿作用，故传动精度高。在齿轮精度等级相同的情况下，传动误差只有普通圆柱齿轮传动的1/4左右。同时可采用微量改变波发生器的半径来增加柔轮的变形使齿隙很小，甚至能做到无侧隙啮合，故谐波齿轮减速机传动空程小，适用于反向转动。
(4)传动效率高、运动平稳。由于柔轮轮齿在传动过程中作均匀的径向移动，因此，即使输入速度很高，轮齿的相对滑移速度仍是极低(故为普通渐开线齿轮传动的百分之—)，所以，轮齿磨损小，效率高(可达69%~96%)。又由于啮入和啮出时，齿轮的两侧都参加工作，因而无冲击现象，运动平稳。
(5)结构简单、零件数少、安装方便。仅有三个基本构件，且输入与输出轴同轴线，所以结构简单，安装方便。
(6)体积小、重量轻。与一般减速机比较，输出力矩相同时，谐波齿轮减速机的体积可减小2/3，重量可减轻1/2。
(7)可向密闭空间传递运动。利用柔轮的柔性特点，轮传动的这一可贵优点是现有其他传动无法比拟的。

六：谐波传动减速器应用范围

    谐波齿轮减速机在航空、航天、能源、航海、造船、仿生机械、常用军械、机床、仪表、电子设备、矿山冶金、交通运输、起重机械、石油化工机械、纺织机械、农业机械以及医用器械等方面得到日益广泛的应用，特别是在高动态性能的伺服系统中，采用谐波齿轮传动更显示出其优越性。它传递的功率从几十瓦到几十千瓦，但大功率的谐波齿轮传动多用于短期

三，服务说明

    1: 由于伺服步进电机安装尺寸有差异，机器人精度与负载要求不同，选型或需要减速机图纸请联系我们;

    2：本公司所有产品含税含运费，可开13%的增值税专票；

3：产品可免费保修1年。
